Ryzen 处理器掀起高潮,AMD“龙”字经典CPU回忆录

时间:02-13 来源:驱动之家 点击:

线,推出了主流入门级别的Duron处理器。因其谐音,我们叫它为"毒龙"。短暂的四年市场周期,毒龙经历了Spitfire、Morgan、Applebred三代架构。

Spitfire

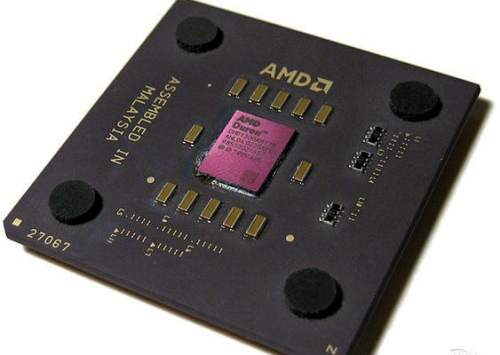

Spitfire 毒龙

初代Duron,采用Spitfire核心,为Thunderbird Athlon的简化版。主要降低了二级缓存的容量,仅有64KB,不过保留了100MHz外频,相比66MHz外频的赛扬有很强的竞争力,还保留了MMX,Enhanced 3DNow!指令集,频率范围为550MHz到950MHz。

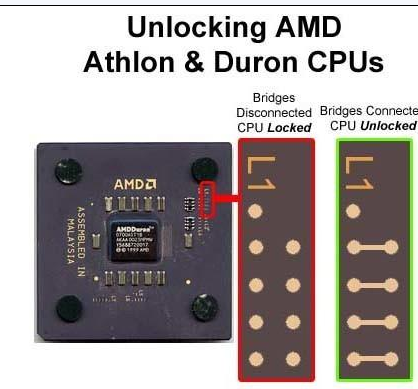

铅笔大法破解倍频让当时的玩家美滋滋

虽然毒龙和赛扬都支持超频,但是后来这一代毒龙被挖掘可以通过铅笔破解倍频后,DIY领域立即炸开了锅。围观群众纷纷表示要体验铅笔黑科技,毒龙的风头一时无两。加上本来不错的性能,气势完全把当时的"铜矿"核心的赛扬处理器比过去。

Morgan

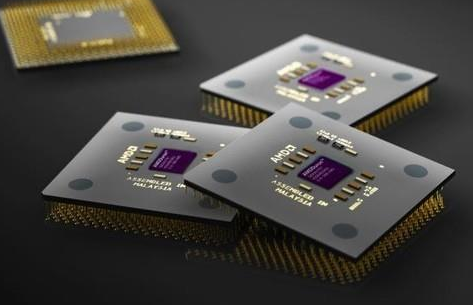

摩根时代的毒龙

发展到Palomino Athlon XP时代,对应的简化版毒龙处理器为Morgan架构。频率有着明显提升,从900MHz到1300MHz,并保留MMX,SSE,Enhanced 3DNow!指令集的支持。实际上,Morgan毒龙的性能与Athlon XP相差不算很明显。不过由于AMD封杀了破解倍频的渠道,同时由于发热问题,Morgan毒龙的超频能力比较逊色。所以这一代算是中规中矩的毒龙。

Applebred


Applebred代号的毒龙

到了130纳米的Applebred时代,由于当时AMD的策略就是将低PR值的130nm的Athlon XP进入低端市场,Applebred Duron自然备受冷落,只推出了Duron 1400、1600、1800三款,外频去到133MHz。频率的大幅进步加上功耗的降低也敌不过AMD策略的风向。最后变得少人问津。AMD也觉得毒龙处理器变得聊胜于无,于是干脆在后期取消了。

毁誉参半:闪龙
活跃时间:2004年7月至今


取代毒龙的闪龙

在AMD的策略下,Duron处理器十分尴尬,于是AMD干脆取消了这个产品线。以Athlon 64新时代为契机,AMD顺水推舟,把新的面向低价位的CPU系列推到台前,那就是Sempron,中文官方名字就是"闪龙"。

首演失败

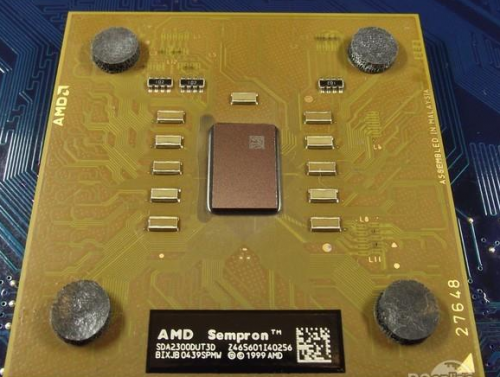

第一代闪龙其实是上一代的Athlon XP,并非64位

闪龙延续了毒龙的意愿,继续辅助老大哥速龙打拼入门市场,只是不再是当时K7时代简化核心的做法,而是直接套上K7时代处理器的马甲。从Thoroughbred-B到Barton,简直是狸猫换太子。相比之下,高端的Athlon 64处理器为正牌的K8架构。这种区别对待,无疑很好地为AMD清理了K7系列尾货,不过也阻隔了入门玩家享受64位CPU的可能。当时的闪龙,的确带来了一些负面声音。

重拾良心

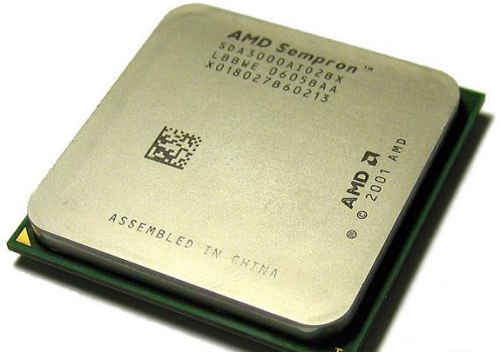

到了第二代闪龙,才保持与速龙 64同一时代

在完成中高端市场布局之后,2005年下半年,基于K8微架构的"闪龙"(代号Sempron)终于取代K7架构成为入门平台的主力,可谓是"等到花儿也谢了"。最初闪龙是754平台,到06年下半年升级为AM2平台。直到45nm时代,闪龙一直以简化版的角色出现,兢兢业业地为入门级玩家服务。


那时候的闪龙超频能力不错

继承939时代开始速龙 64的超频性能,同时规格简化后的闪龙拥有出色的能耗比与强大的超频潜力,不少产品外频能超上300MHz以上,以最经典的2500+为例,从1.4GHz超频到2.1GHz是相当轻松的,价格便宜,超频性能不俗,很符合DIY用户的要求。

归隐山林



我们一度认为闪龙消失了,但Sempron X2 198的出现让闪龙重新回归大众视野

到了Phenom的后期,闪龙处理器偃旗息鼓,并将入门CPU的任务交给了Ahtlon II,直到Sempron X2 198的出现。作为LIANO APU的无GPU的版本,Sempron X2 198是比Ahtlon II X2更低端的CPU,自然是无人问津。

从Sempron X2 198到APU Sempron X2 240、250,Sempron X2跟随着Ahtlon在APU的演变而演变,只不过,作为性能最底层的型号,早就被历史忘记了。


闪龙担任比Athlon更低端的职位,羸弱的性能,自然在DIY领域无人问津

也许最低端的字眼太难看,AMD将闪龙进行了转型,化身为Sempron APU,采用SoC系统单芯片设计。面向平板电脑装置、超轻薄笔记本电脑、入门级PC以及超低功耗HTPC。采用台积电的28奈米HKMG制程。热设计功耗在3到15瓦之间。内建采用GCN架构的显示核心、USB3.0控制器以及视频转码器等。CPU核心是原生四核心设计,双核心产品将会从四核心的芯片上像英特尔首代Core处理器那样屏蔽遮蔽一半的核心数来获得。

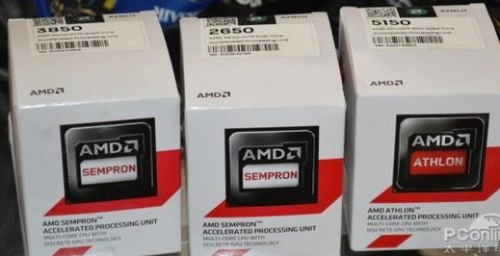

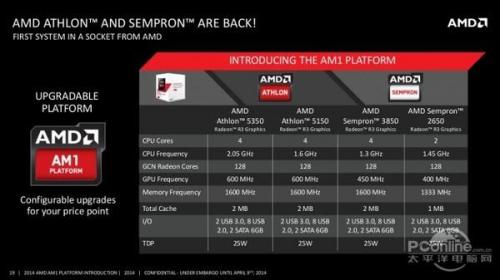

速龙 APU与闪龙 APU,都转型到低功耗领域了

有意思的是,Xbox One与PS4就是使用该架构。

不说不知道,其实闪龙依然在活跃在目前的CPU市场,只是它的定位早就脱离了DIY硬件的范畴而已。

文末总结:新龙篇章

速龙的开天辟地、巅峰人生、退居二线、转型至今;羿龙
