车联网OBD零功耗控制模块模块EST13设计

车联网OBD零功耗控制模块模块EST13原理

　　EST13，为一款汽车OBD智能零功耗控制模块。在车联网OBD应用中，常常为了功耗问题而头疼，EST13完美地解决了这一问题。

特征

　　　汽车熄火后（延时150秒）自动切断输出

　　　汽车点火后，自动开启输出

　　　第一次上电，若汽车未启动，则延时150秒切断输出，若汽车已启动，则开启输出

　　　模块功耗uA级别

　　　高稳定性

　　　高可靠性

应用

　　　车联网OBD终端设备

模块参数

序号        参数        最小值        最大值        单位

1        输入电压        2        36        V

2        输出电流        0        4        A

3        模块工作电流        240        400        uA

4        工作温度        -20        70        ℃

5        存储温度        -40        85        ℃

6        ESD耐压        -8        +8        KV

7        模块尺寸        10 * 10        mm

Table 2.    模块参数列表

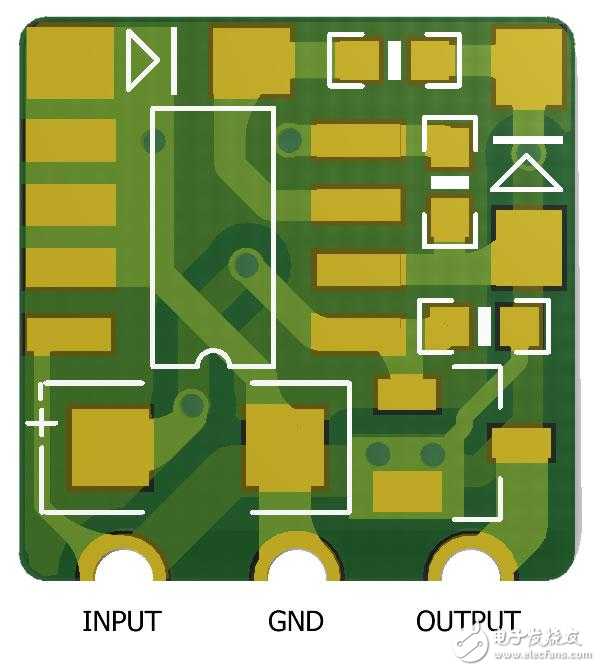

模块接口定义图

模块接口说明

半孔管脚        网络名        描述        说明

1        INPUT        输入        直接连接汽车OBD接口16脚

2        GND        地

3        OUTPUT        输出        连接后端终端设备电源输入
