LM324内部一共有四个运放电路

时间:10-02 整理:3721RD 点击:
大家好!
我现在遇到这样一个问题:芯片一般在原理图中都是用内部电路在图中体现的,我现在不会弄。
例:LM324内部一共有四个运放电路
     我怎样才能把它内部的运放电路一个一个的分开来,而且还不影响它的封装


[此贴子已经被admin于2009-8-26 14:35:36编辑过]

你用的是什么软件?
在PROTEL下不需要你去分解都是一个一个单个的,但是在封装下是整个的。如LM324就分成4个U1A;U1B;U1C;U1D;

你好!
谢谢你能给我回帖。
就是你说的那种我还不明白怎么操作,
我知道LM324内部有四个运放U1A、U1B、U1C、U1D,是一个整体
我的问题是我现在不知道这个问题怎么解决
我画原理图时用的是元件库里的OPAMP,一个一个,轮到封装的时候就来问题了,
所以我想请求你
教教我,能详细地说明一下,拜托!

1. 如下图所示,在原理图上放置四个放大器

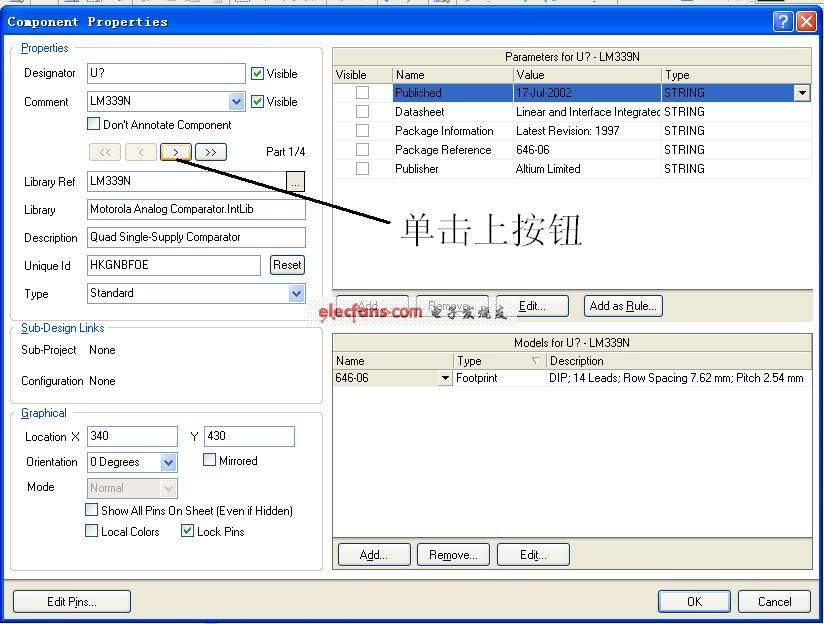

双击原理图上四个放大器中的一个,出现下图。按下图所示操作

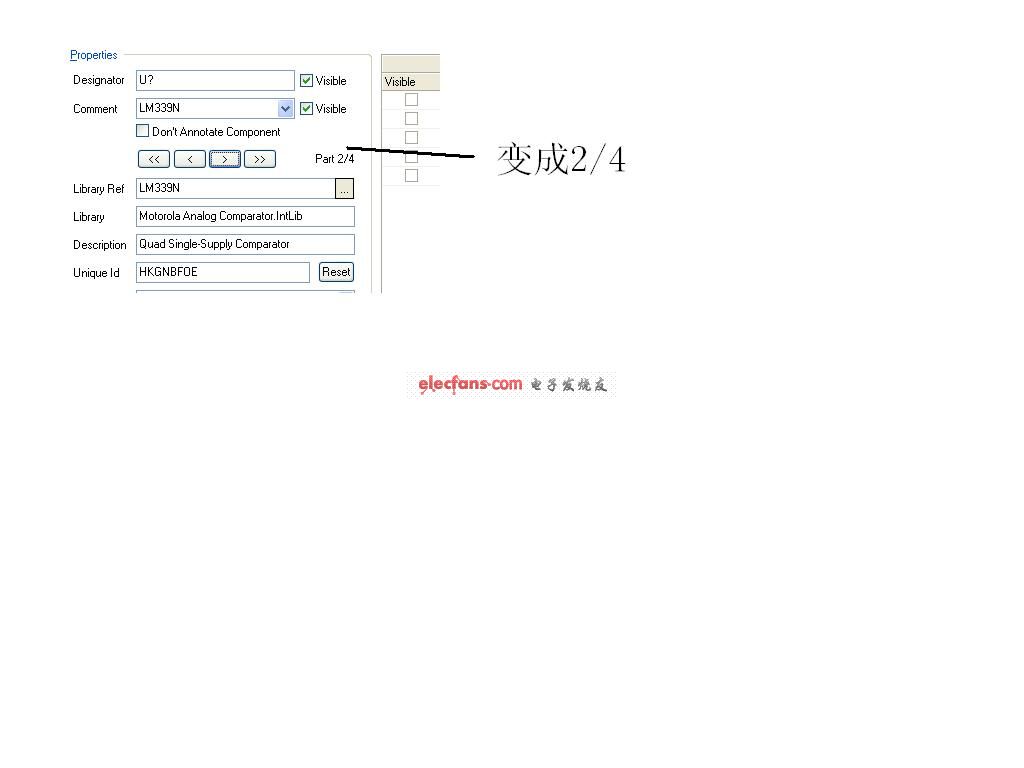

2,点击完按钮后,下图所示的地方会由原来的1/4变成2/4,
再改变其它就行了,四个放大器应该是,1/4  2/4  3/4  4/4。
只在一个放大器上加电源和地就可以了,其它的三个不用再加。


好,学到了...

学习!

还是要多学习呀

学习!

好顶赞

很好,学习到了。还在郁闷要不要四个都连电源呢。

学习了 自己想 想多久都没用啊 草但啊 烦死了 对这个问题

AD里面直接用就可以了,老的工程师都是用Protel,个人感觉AD比较好用

也来看一下

我现在遇到这样一个问题:芯片一般在原理图中都是用内部电路在图中体现的,我现在不会弄。
例:LM324内部一共有四个运放电路
     我怎样才能把它内部的运放电路一个一个的分开来,而且还不影响它的封装

学习了,谢谢
