场效应管在电源开关中应用分析

场效应管（MOS型）的电路图表示如上所示：

原理：

        通常我们通过给栅极（G）是否加电压来控制漏极（D）和源极（S）的开断，对于N沟道的MOS来说，若栅极加上电压则漏极与源极相通，不加电压时不相通；P沟道的MOS与N沟道的相反，给栅极加电压时漏极与栅极不相通，不加电压时相通；

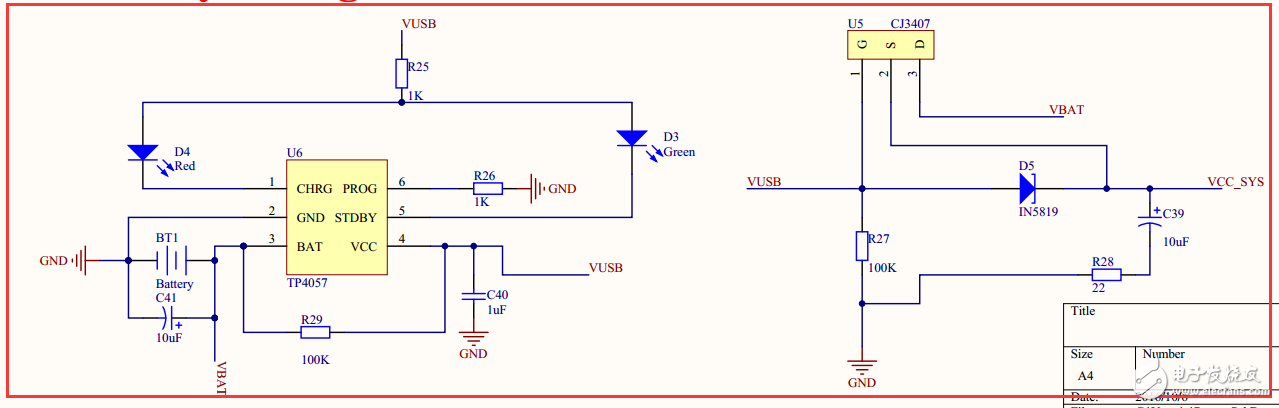

以锂电池充放电为例分析：（P沟道MOS）

VBUS是锂电池充电的供电5V输入端，当给锂电池进行充电时，栅极（G）加上了5V的高电压，此时CJ3407的源极（S)与漏极（D）断开，此时进行锂电池充电同时vcc_sys将vusb电压给稳压IC；当锂电池充满，vusb断电后CJ3407中的源极与漏极接通，此时vcc_sys端由锂电池的电压给稳压IC；

沙发?是的，这是沙发

学习了！坐地板！@

沙发?是的，这是沙发

又学到好东西了

不要误导人好不，虽然我是菜鸟，但是2个管子的型号明显反了

谢谢小编分享

谢谢，学习了
