求解电路的几个问题
时间：10-02
整理：3721RD
点击：

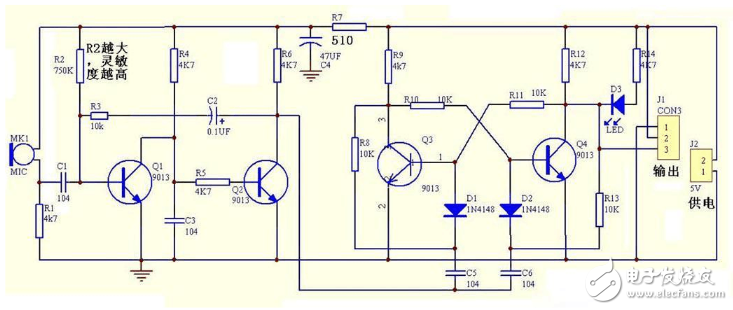

图示为一个声控电路
求解：1.当电源接通，MIC无信号输入时，右端延时电路的工作状态原理。
2.当MIC有信号接通，Q3基极有负信号输入时，Q3处于截至状态。那此时Q4如何导通，C5和C6都是充放电延时作用吗?
3.声信号消失，电容放电如何使Q3继续工作，如何使二极管发光的?
4.C1的作用是同交阻直，C3的作用是滤波，Q1为什么会有高频信号呢?Q1的输出不会通过C3接地消失吗?
5.R2为什么阻值越大灵敏度越高?
6.C4极性电容的作用是什么?
求解：1.当电源接通，MIC无信号输入时，右端延时电路的工作状态原理。
2.当MIC有信号接通，Q3基极有负信号输入时，Q3处于截至状态。那此时Q4如何导通，C5和C6都是充放电延时作用吗?
3.声信号消失，电容放电如何使Q3继续工作，如何使二极管发光的?
4.C1的作用是同交阻直，C3的作用是滤波，Q1为什么会有高频信号呢?Q1的输出不会通过C3接地消失吗?
5.R2为什么阻值越大灵敏度越高?
6.C4极性电容的作用是什么?
