在安装cadence17.2之后,PADS无法找到入口
时间:10-02
整理:3721RD
点击:

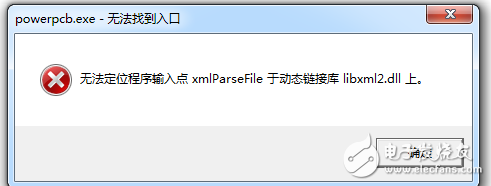

PADS版本9.5,cadence版本17.2,现在PDAS logic可以打开原理图,但是PADS layout出现异常,如图所示,感觉应该是环境变量的问题,但是不知道怎么改,求助大神们。不胜感激。
木有人遇到过么?
