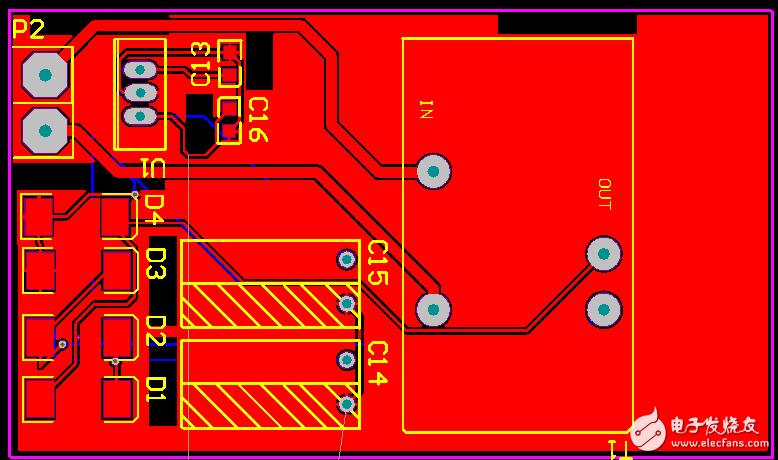

用altium designer给PCB敷铜的问题。。。。急！


下载附件 保存到相册

2013-6-19 15:57 上传

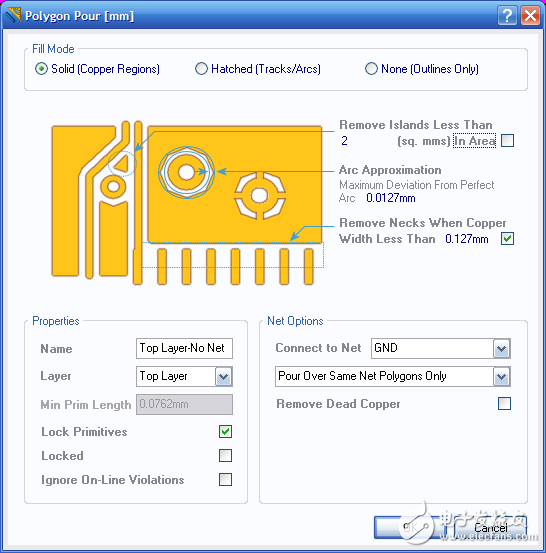

你吧那个孤岛移除设置改为1试试，如果还有出来，其实最简单的方法是填充不铺铜好用。保持键盘是英语输入法的前提下快捷键是:先按P不放开再按F即可。问题就可以迎刃而解了。

不是那个孤岛移除的问题，我试了多次啊，不过还是很谢谢你，只是问题还没有姐解决啊。

木有人么?求解决啊。

要不你吧你的那个PCB发到这里来，让大家下载去造作下问题就很快别解决的~

可不可以打个过孔把反面的铜引过来?

谢谢 啊经过反复的摸索问题已经解决了。是因为我那个封装属性comment设置在top layer了

谢谢啊  问题已经解决了。是因为我那些封装中comment的属性设置在top layer上了，以后一定要引以为戒啊，一些不慎的细小的操作可能会带来大麻烦啊。

这是不是比dxp要好用一点呀

对呀。有经验的人就是在错误中来的。

我刚刚开始用这个软件，琢磨了两三天，还没搞清楚一些东西

厉害啊，学习学习

这里还真是长经验的地方啊，常来常来

这里还真是长经验的地方啊，常来常来

这里还真是长经验的地方啊，常来常来

这里还真是长经验的地方啊，常来常来

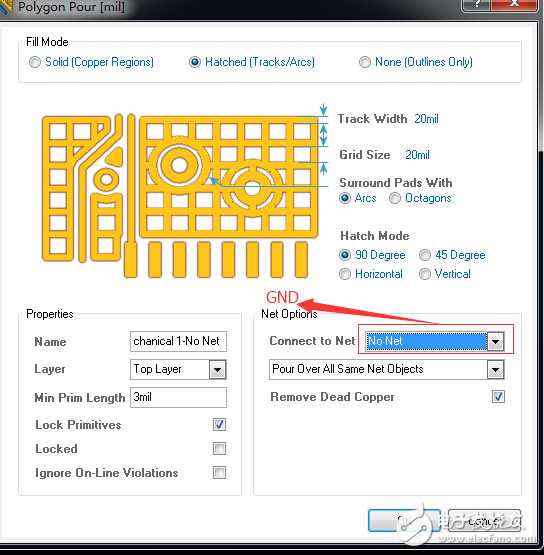

图示如下，估计你已经意识到了：

学习学习，谢谢分享！

不错不错，感觉路过还是学到了东西啦啦啦

学习学习 哈哈哈
