求救。。。怎样的铺铜怎样弄的啊？怎样删掉这种铜啊。...

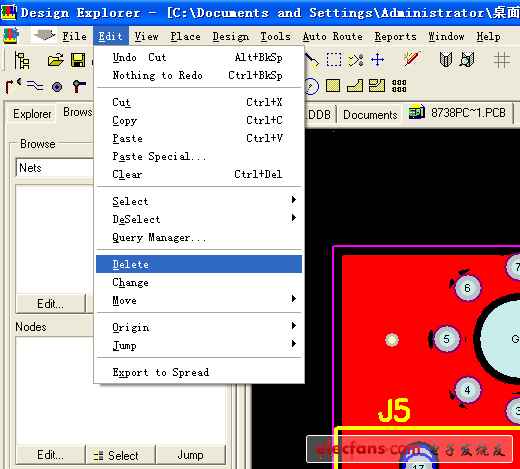

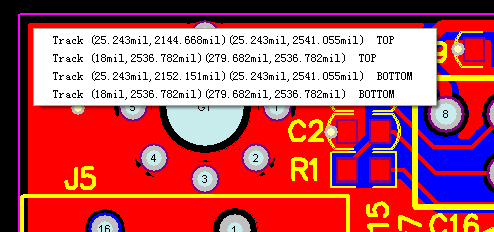

今天收到了pcb板，没有网络，想删掉铜，在Edit/Delete后用光标去点铜箔发现是一条一条的铜线，，，该怎样全部删掉铜箔啊?那样铺的铜是怎么来的啊?求高手指点。


下载附件 保存到相册

2012-11-23 10:34 上传

求高手指点啊。

呵呵，这个文件可不是很简单能做出来的。
先说下目的吧，这种文件的目的是为了保护板子，防止被二次开发、泄密，一般公司会有这样的要求，这种文件封装全都打散了，都是由弧和线组成的，不会泄露信息，也没有网络
制作方法：
1.首先正常输出GERBER文件，
2.再和AD创建个CAM文档〉TOOLS>NETLIST>EXTRACT：从铜皮生成网络
3.File>Export>Export to pcb ：生成PCB文件
这时候就变成你那个PCB文件了
下面说下如何删除：
这个比较困难，如果线都是一样宽的话还比较容易，直接在Find Similar Objects中勾选Width  same 一般网络中的宽度都比较细，我试了下我做的都可以删除。

嗯，首先谢谢讲解，终于有人回应了，只是我有点看不懂呢，我的是protell99，没有看到Find Similar Objects，还有“再和AD创建个CAM文档〉TOOLS>NETLIST>EXTRACT：从铜皮生成网络”这个是在AD中做的吗?能不能给我个详细的教程呢?谢了啊 嘿嘿

小编，我之前也见过这样的敷铜的，有点不明的就是这样敷铜不但浪费时间而且在后续的修改方面也比较麻烦，对于这种敷铜的方法一般会在什么情况下会比较常见；我觉的像这种的敷铜的电路板应该是比较简单的，因为如果复杂的话就太费人力物力了。

谢谢分享 非常好哦

设计着肯定已经备份文件了，这个是打散铜、删掉网络后保密的，也防止别的人随意改动，用来出GERBER文件生产够用了

小编可以上传个PCB文件给大伙参考参考吗? 这些都是很宝贵的经验啊！ 期待期待 啊！

呵呵，长见识了

还以为人家抄板不用网络呢！受教了

T     G      S

谢谢了小编，好东西大家一起来分享！

要是敷铜的线和其它走线的宽度不一样可以删除，不然很容易误删除的

看的不是很明白，学习一下
