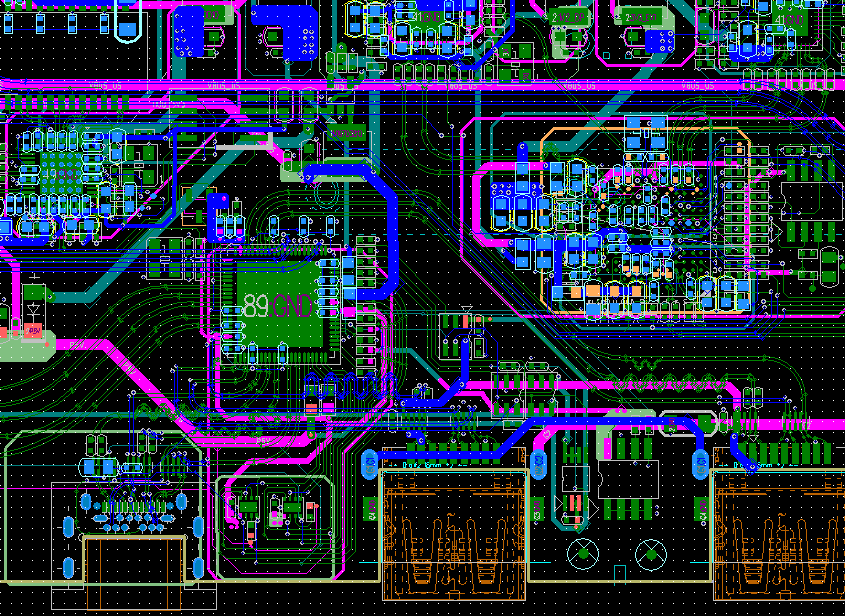

各位大神们：本人layout  5年 现在感觉还是很多不懂的 我想知道做问一个layout  合格的layout  怎么样才能对自己板子拿过来就能成熟的构思跟布局   有先后顺序么    比如有BGA  差分 等长 还有电源分割的高速板子该如何考虑?如何分顺序   原理要懂多少才能画好一个高速板子 请大神指点迷津  先谢过了~

哈哈。

急呀 回答下吧

你这板子上不就是高速信号么?TypeC USB3.0

最好你自己從原理圖設計到 layout 走一次
這就完美了

懂点硬件，懂点SI PI才能要

心急吃不了热豆腐
心急也吃不了冰豆腐
心急更做不好Layout

5年了 应该内力不浅了

5年的内力 可以啦  洪荒之力。看图处理的很好啊

我觉得高速差分最重要，从你这个板子来讲，

这个问题不是一两句就能说完的。我有点好奇的是你都做了5年的layout，怎么还会存在这样的问题。平时难道是那种别人布好局你只负责拉线的吗?

之前只画低速板子啊  两层的 超级简单不用动脑子

详细点好吗 原理图要懂到什么地步?

我处理的电源 被硬件超级嫌弃
