为什么Padslayout的Decal库 更新这么麻烦？

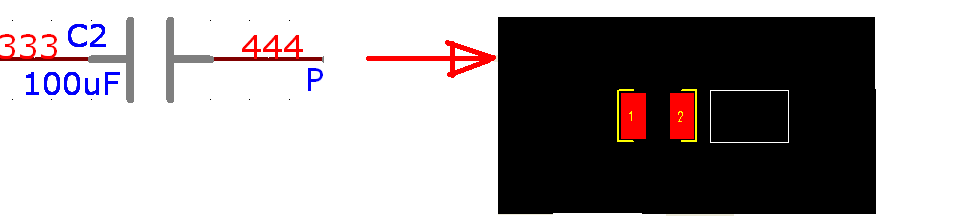

1、原理图--->PCB对应如下：

2、在Library中修改Decal封装为：


3、在PCB中的ECO模式下，删除该器件，则此时原理图有该器件，而PCB没有这个器件了。然后再运行


结果：

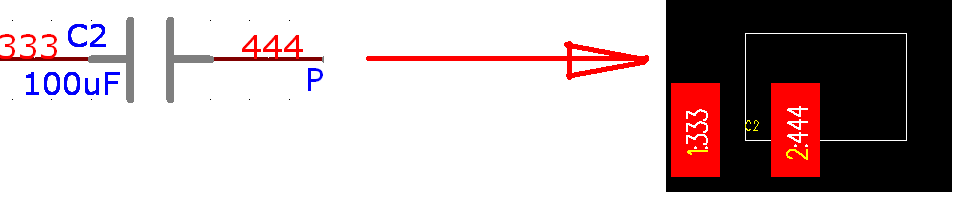

我预想PCB中更新为最新的封装：


但结果实际并没有更新，还是老样子



为什么会这样?如果库这么难更新，要这个库干什么?

两者没有关联起来啊，编辑原理图封装，如下图将对应PCB封装改成你更新后的试试。

删除原来 的不就行了

在原理图中把原来的删除，重新增加一个，看看可不?

如果库没有问题，要不就是PCB里面要重新设置一下颜色

直接在PCB 中更新封装就可以了啊

若在Layout中直接修改了PCB封装，则在Logic中更新网表时，在弹出PADSLayout Link 对话框时选Preferences选项卡，取消Compare PCB Decal Assignments的沟选，则PCB中修改的器件封装不会改变。若要沟选Compare PCB Decal Assignments，则元器件Part的Logic中的CAE Decals与PCB中的Decal要对应好。
