pads 中做绕线电感封装

要在pads中做一个绕线电感封装，绕线可以用一段绕线的铜皮，电感的两个引脚不能同时关联到一段铜皮，该怎么弄呢?
pads中做封装时可以设置多层吗?比如做封装时层数设置成4层，中间两层分别做成pcb绕线电感，两层电感互感，这样做成整体的封装怎么弄?
附件中的器件封装该怎么制作?

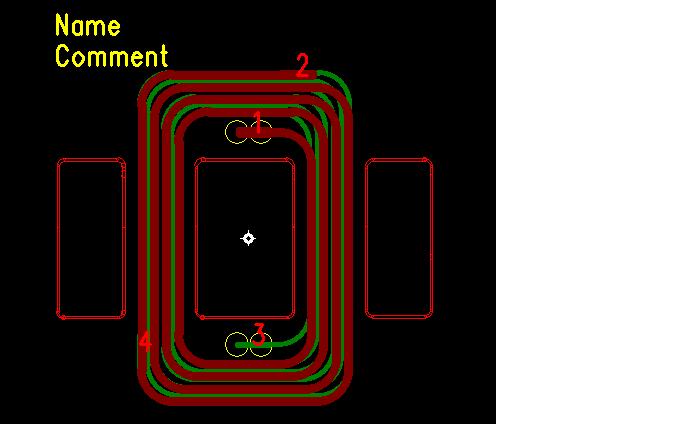

就是这种封装，有4层，绕线电感放在中间两层，该怎么做封装?

这个有点难度，没有玩过啊

反正都是放在中间两层，直接在这两层里面画铜皮吧

画封装可以设置多层。
两个引脚不能关联同一块铜皮——那就先关联一个，另一个到layout的时候手动连上。
封装就像你的图里那样画，数字1处放一个焊盘并关联第二层的铜皮，然后绕到数字2位置；数字3处同样放焊盘并关联第三层铜皮也绕到数字2处。然后在数字2处再放一个焊盘，同时连接2，3层的铜皮（此处没法关联，报错可忽略）。

对于封装中设置了多层的，在导入网标到PCB时要先设置好层数。
