pads崩溃问题。打孔到内电层就崩溃。

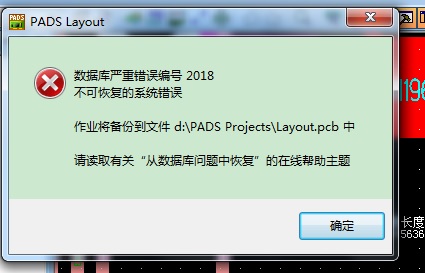

6层 1 gnd 3 4 pwr 6，之前画图好好，2层设置为无平面铺地，5层设计为 分割/混合。之前画图好好的，现在要画完了准备修改检查，突然发现从元件打孔到第5层3.3v 就崩溃。
崩溃后，重启电脑还是不行，用router能打开文件，打孔到3。3v也没问题。   现在这个问题怎么办啊?文件会不会就损坏了?

后来我在router中打了孔，然后另存了一个文件，在pads layout中打孔没有问题了。，但是仍然胆战心惊，，，花了1个月话的多层板啊。
朋友们有遇到的没? 我在router中另存的这个是不是可以放心不会出现崩溃了?

另存为低版本，再导就应该没问题

我用的pads9.5 好像另存为  没有低版本啊? 你什么版本的，如何操作

软件就是这样  的。

打  i    然後按Enter 鍵,除錯一下.....保平安

非常感谢，就这样解决了问题  谢谢！~

i    是PADS 類似"Database check"的功能

I 是最後一招了
