初学PADS，有没有人遇到这个问题，出现莫名其妙的禁止布线区域

在用PADS router 绘制PCB图时，发现有些线画不过去，查找好久，把禁布区设置为白色才发现，这乱七八糟的白色的东西是什么啊?怎么删除?

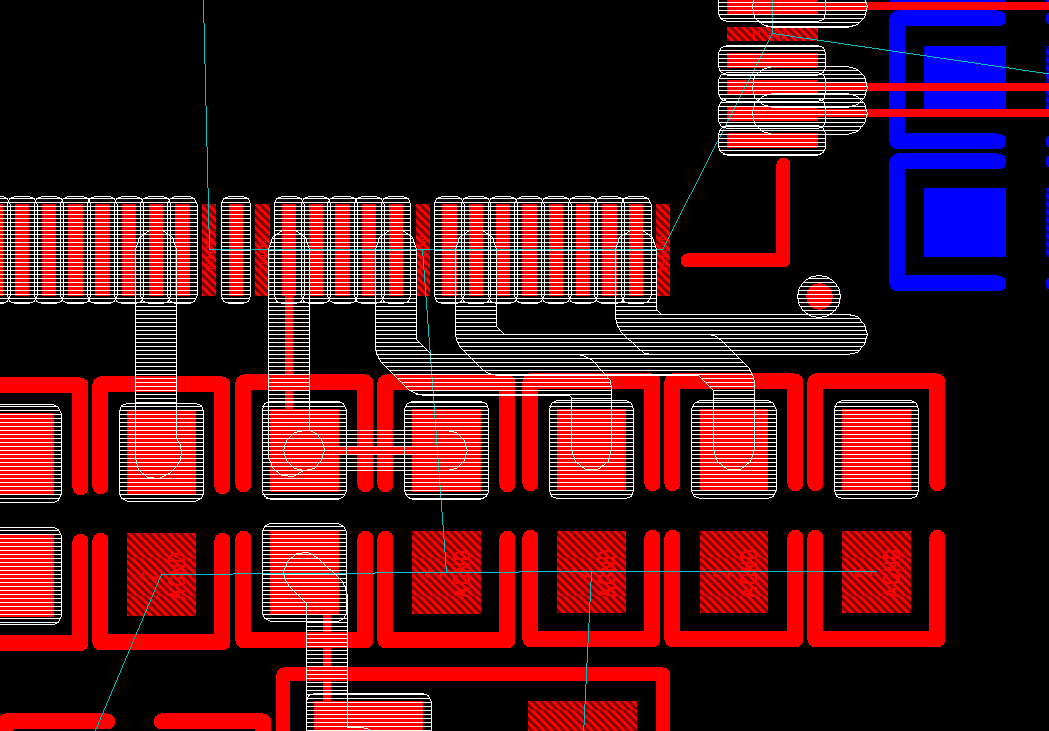

图1是无规律的乱线，图2好像是我原来画的又给删了的线所在的禁布区域，好奇怪。
附：我的初始框架是从AD转的，不知道跟这有没有关系。
有没有大虾可以帮忙解决，在线等，急！

应该是AD转的有问题

那该怎么解决啊?就是如何删除?

换软件吧。这个比较坑。

换不了啊，要求用PADS。

选择形状，在按delete即可删除

你可以只打开禁止颜色，关闭其余全部的颜色查看，将禁止先全部删除，如果还有删除不了的，那就是元器件封装有禁止区，进入元器件封装编辑，删除禁止图形，先确认是不是这个问题先

選中禁止區, 右鍵進入property
看看它的設定, 就應該知道如何處理

有关系 你重新转回去AD后在复制一遍吧
