PADS LAYOUT中,4层板铺好铜后如何顶层与底层切换?

时间:10-02 整理:3721RD 点击:
双面板铺好铜后按F4是顶层与底层都可以切换,但4层板将第二.三层引藏后,即无法元件层切换。不知有何办法。

这个简单呀,

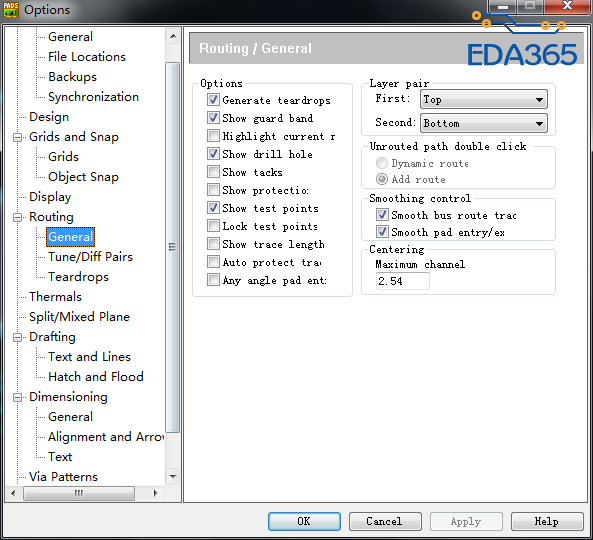

进入Options_routing_general_layer pair设置就可以啦

PL1 4

学习了

在键盘输入:PL 1 4
PL表示层对设置
1为TOP层
4为第四层,即BOTTOM层

设置层对
