電源分割

时间:10-02 整理:3721RD 点击:
請教電源分割問題
電源層設為 Split/Mixed
有三大塊, 外環一塊, 中間兩塊
1,請教最外面的一圈,是如何畫出來的 ?
2, 有一圈 keepout 的環狀,又是如何畫出來的
環狀切割,不知如何進行
麻煩高手說明一下



keepout 我已經知道了, 他就像繞繩子一樣
跑一圈,只是頭尾的空隙很小(放大看)
但電源外面那一圈,還不是很清楚如何繞出來 ?

最外边那一圈不是沿着板框外侧吗?覆铜优先级设置最低,让里面把外边的拱掉就好了

我也是這樣子認為
可是它外圈是獨立的一圈,好像是獨立畫一個封閉區間
並不是用優先等級來切割的方式

这么牛 没见过 我也想知道

看不到其他线了,只能理解为禁布把它扣掉了

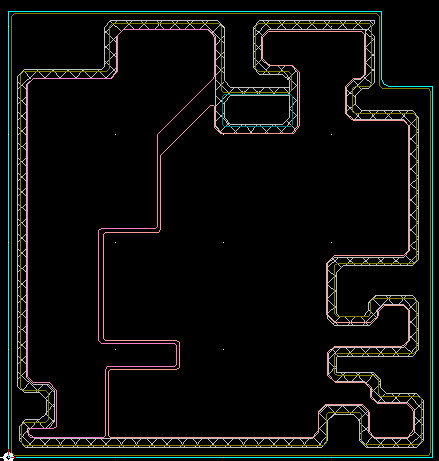

我把禁區拿掉,應該比較清楚了
外圈是ㄧ圈,不知如何畫出來


这种没画过,等其它高手回答。

這三塊都是 Plane Area , 不知是如何畫出外圈的 ?
