关于虚拟过孔(虚拟管脚)的解释

虚拟过孔操作实例：书中137页
虚拟过孔操作视频：随书光盘中

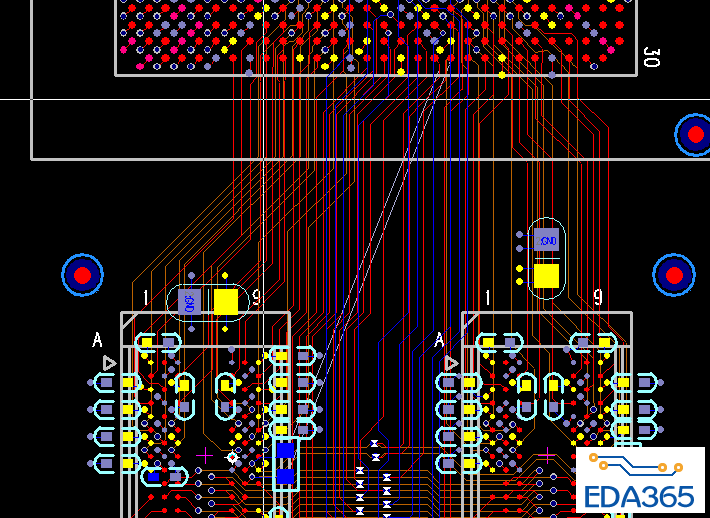

虚拟过孔图示：
第一步，在PCB空白处，单击右键，在随后弹出的快捷菜单中选择：选择网络。

第二步，选中你要打虚拟过孔的网络后，右键，在弹出的快捷菜单中选择：添加虚拟过孔。

问题一：虚拟过孔是否也具备电气属性?
答案一：是的。和过孔一样具备电气属性。
问题二：怎么将虚拟过孔变成实体过孔呢?

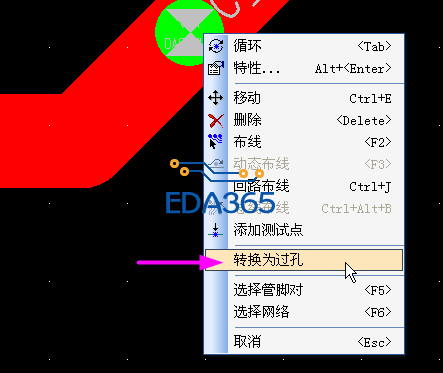

答案二：选中虚拟过孔后，右键，在弹出的菜单中选择：转换为过孔

问题三：PADS增加虚拟过孔的目的是为了什么呢?
答案三：请先去了解一下拓扑结构的含义。
虚拟过孔的目的是：
1，为了实现星形拓扑或T形拓扑中的T点作用。
2，为了方便实现菊花链拓扑中每一个分支的等长。
3，为了等长方便

读者问题贴：
JIMMY大师看你4片DDR2布线视频，大T点互连时有用到虚拟过孔。（1）虚拟过孔的作用是什么?（2）添加虚拟过孔后，不能与CPU端互连，选中虚拟过孔右键转成过孔还是不能互连，删掉虚拟过孔后重新添加过孔就可以互连，请问大师这是什么原因造成?
http://www.eda365.com/thread-97243-1-1.html
虚拟过孔和真正的过孔是不是一样的?
http://www.eda365.com/thread-87045-1-1.html
(出处: EDA365硬件设计、PCB设计论坛)
jimmy 大师，问下我用pads9.5  ROUTER中添加了虚拟过孔，但要把线连在虚拟过孔上老提示拓扑结构受保护连不上去，请问是哪里设置了问题?关于拓扑结构PADS中有几项，，大师能不能详细讲解下各选项的含义，以及它的应 用。
http://www.eda365.com/thread-95476-1-1.html
PADS9.5虚拟过孔在出资料的时候还要在哪里设置一下吗?
http://www.eda365.com/thread-95724-1-1.html
(出处: EDA365硬件设计、PCB设计论坛)
PADS9.5实战攻略和高速pcb设计实例里面两DDR2与四片DDR2添加虚拟过孔有什么用呀?
http://www.eda365.com/thread-97895-1-1.html
(出处: EDA365硬件设计、PCB设计论坛)

终于清楚了。

学习~~~

路过学习了！

在出gerber前，是不是需要将所有的虚拟过孔转换成实体过孔?如果不需要，那在设置gerber时有没有需要特别设置的?还是和正常出gerber一样的设置?

学习了，打过孔还得避开板下的线路

哦，贴子权限60

:):):):):):)

学习了，谢谢分享

这对差分线明明已经连上了，怎么还是显示飞线?

折磨人好几天了，忘小编告知

将将差分网络的虚拟过孔重复连了N次后（差不多有半个小时），终于将DRAM0_CLK DRAM0_CLK#的网络飞线解决了。

怎么还有权限要求呢?

规则，DRC有问题会出现这种情况
