USB/DVI/HDMI阻抗控制要求<供学习交流>

1，USB pair to be routed as 90 ohms differential
2，DVI TMDS pairs to be routed to 100ohms differential impedance

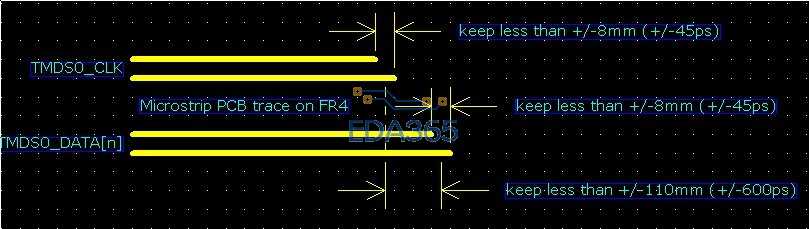

For the best design: length of length of TMDS0_DATA[n] = TMDS0_CLK
Figures are for 100% margin with 162MHz pixel clock
3，HDMI TMDS pairs to be routed to 100ohms differential impedance

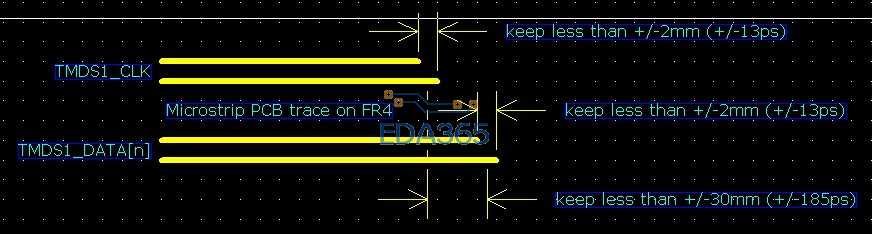

For the best design: length of length of TMDS1_DATA[n] = TMDS1_CLK
Figures are for 100% margin with 270MHz pixel clock
