大家帮忙看一下这是怎么回事 打pcb回来有问题

时间:10-02 整理:3721RD 点击:

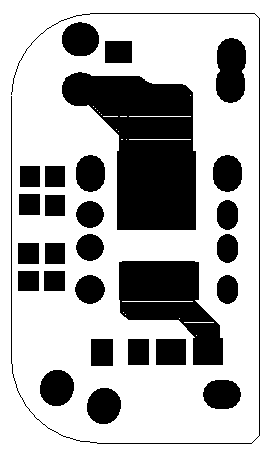

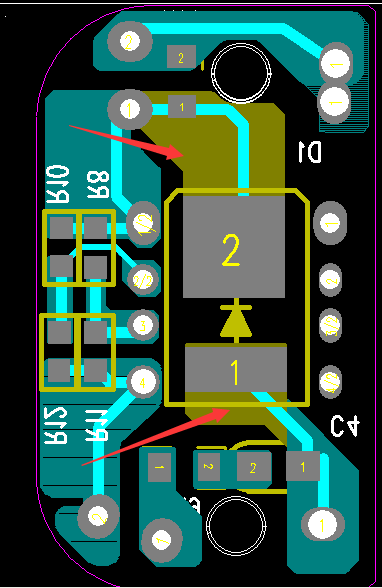

黄色部分为阻焊层的铜皮 可是打板回来确实没有铜皮的  CAM输出也是有铜皮的,这是怎么回事?难道除了阻焊层要画铜皮以外,底层也非要画铜皮才可以的?



底层也要画铜箔,底层没有铜箔,你开窗是露基材的

没有人遇到这种事情?

附件上传来

是的,建议你多了解一下阻焊层的作用。另外你这样开窗容易造成D1焊接不良

焊接到不会影响什么不良,加大主要是为了散热,

看不懂!

先在需要的层画一块铜箔,再在铜箔上面铜皮

问题都没表述清楚,底层,什么底层,是布线层吧。

阻焊层画的不叫铜皮,叫开窗。没铜哪来露铜?建议学学PCB 的生产流程。

阻焊层的铜皮只是不盖绿油而已。要想有铜皮还是在走线层上画。

更加看不懂此楼说什么

此楼也表述有问题啊,向你的上一楼学一下

画在阻焊层的东西是做开窗用。你这板上的开窗打在基材上了,开窗的地方必须有铜

你是二蛋?这都看不懂?
