请问：gerber的错误或警告

大家好，我照着Jimmy老师书上教的步骤弄 Gerber档，
【使用PADS 9.5版】【我用的是2层板】
有些板子跑 Gerber档，不会有错误讯息，
有些板子会有错误讯息，

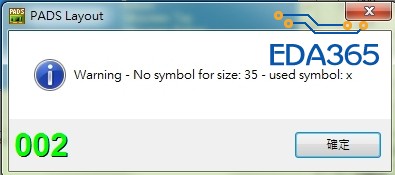

我想请问，以下图片的错误大吗?对於洗板会不会有影响?

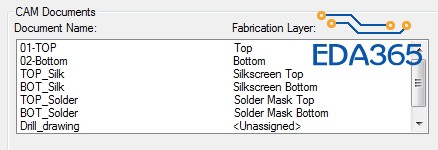

以下二张图片是我弄的gerber层的数量

除了正常摆件，
其它有弄的，就以下2张图片

另外加的text，层有选为Silkscreen Bottom

你没有严格按照书上的步骤进行。
这里是提示没有找到相对应的钻孔图符号，所以用某个符号来替代那个钻孔尺寸。是可以忽略的。

知道了Jimmy老师，我再试一次好了，看是哪里疏忽了

无视

把drill_drawing里面的via re-generation一下就不会报warning了

初学者吧，嘿嘿，这个不是错误

學很慢的老人........

谢谢指导，真的不会有错误讯息了！

好不容易弄好一个，又来一个  @"@

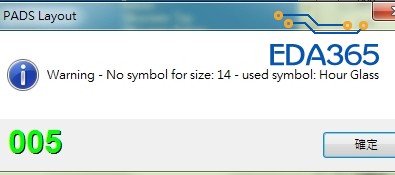

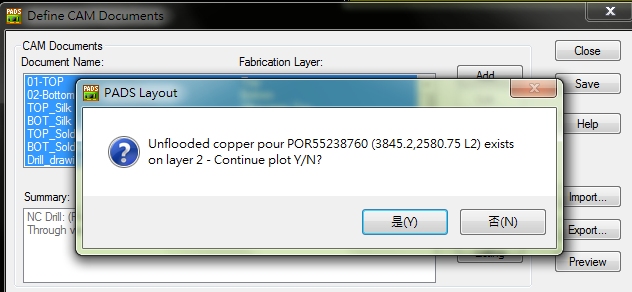

下图的讯息，run gerber时，连续出现3次，内容都一模一样，

我想大概是指座标，就到(3845.2,2580.75)的bottom层去看，
发现是cpu的3.3V脚附近，

因为我想吃电的cpu管脚应该要多一点面积接触trace才好，
所以就多加了3.3v的铺铜上去

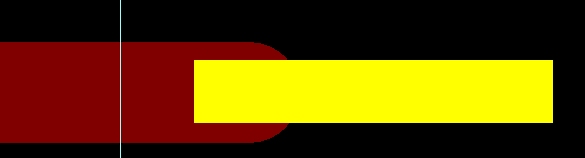

(下图，trace接触一点点)

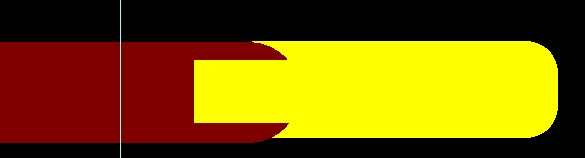

(下图，加上小片的铺铜)

请问1：是这个小片铺铜有问题吗?【请接续看下面的过程】

(用Copper Pour画的)
因为设定这个铺铜的外框，怪怪的，不知哪里设定错误，

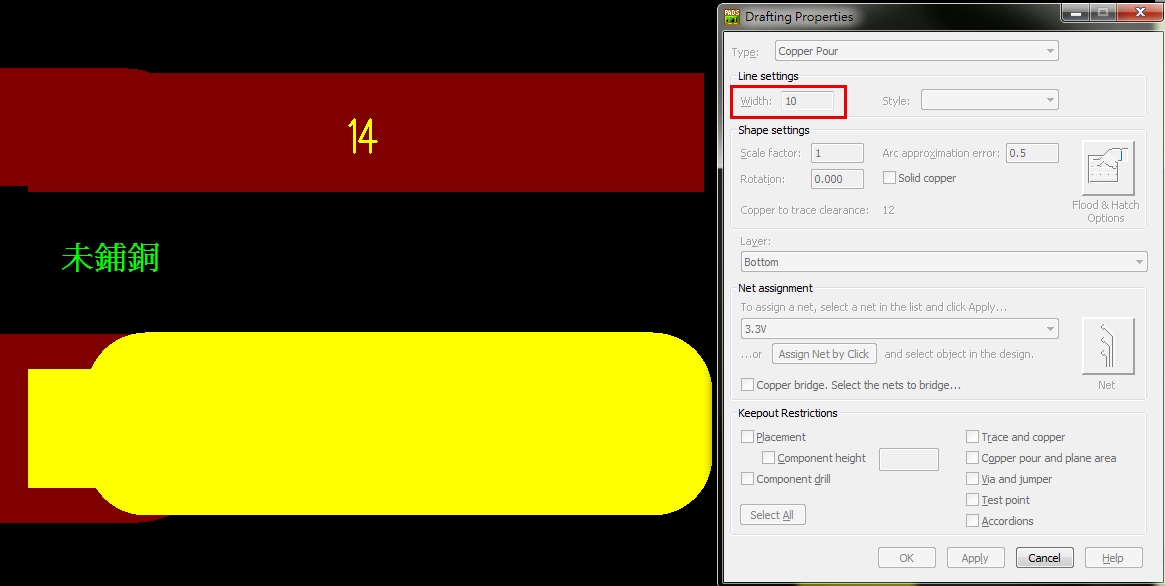

(未铺铜前，width设为10mil，就长下图的样子)

我会把width设为10mil，是因为width设小一点，会有下面几张图片的状况

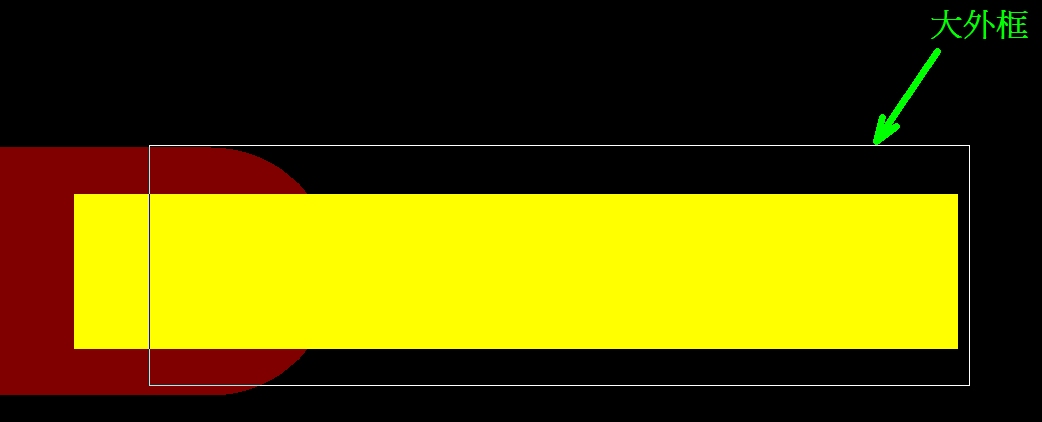

(下图，width设为5mil时，它没有把整支管脚包覆住)

(下图，可是当"移动"这个外框时，却是大范围的)

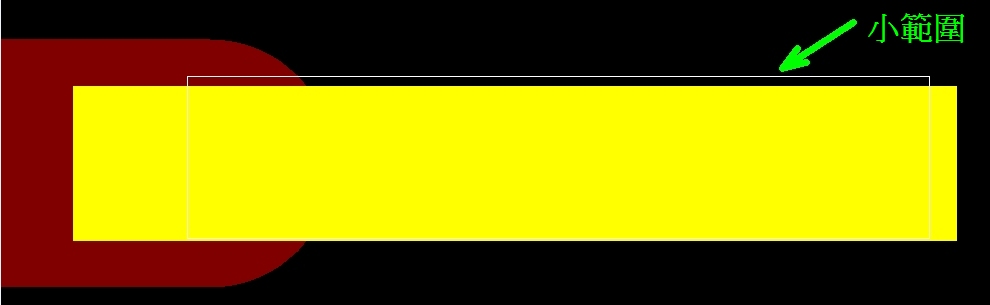

(我框出的范围，就是移动中显示的框框大小)

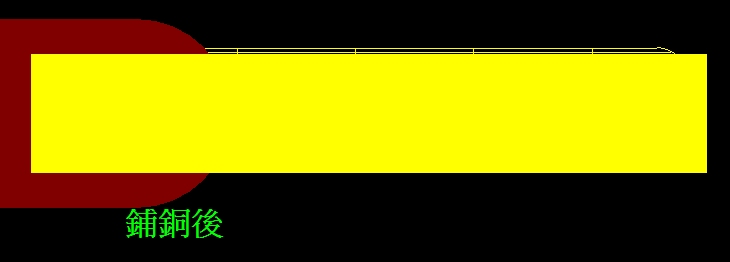

铺铜後，
它是小小的范围(不是我框出的范围)
而且，铺铜的密度好像也变得...很空的样子
(下图)

实在理不出是什麽因素，所以就把width设为10mil算了，
认为看起来至少是把整支管脚包住的样子就好，
但出gerber时，就有最上面的讯息出现

请问2：为何会width设小时，铺铜的范围会跟框出的范围不同?
(但是移动铺铜的外框时，却又是跟画的时候一样大小?)

run Gerber报错是因为你板子没有flood铜，所以报错，runGerber之前了，先将整板flood，然后在run cam。
