习惯加泪滴的兄弟姐妹注意了
时间：10-02
整理：3721RD
点击：

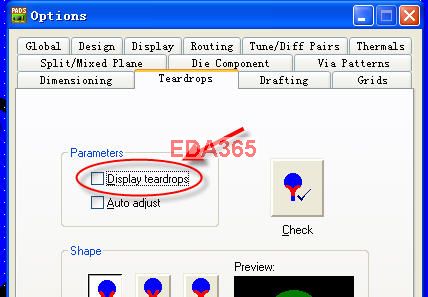

最近修改别人画过的PCB，出GERBER后才发现泪滴导致的致命问题，原因就是因为这个勾勾没勾上，天哪,请看图：

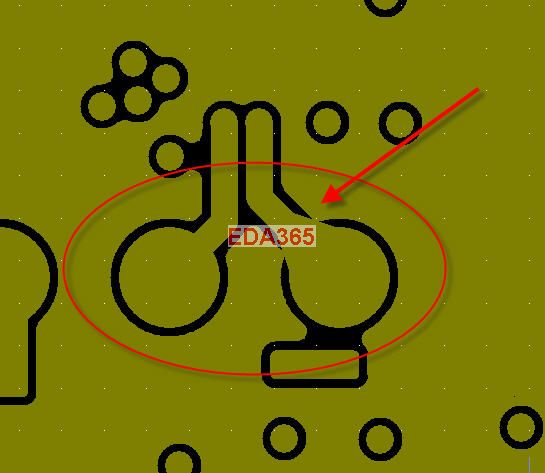

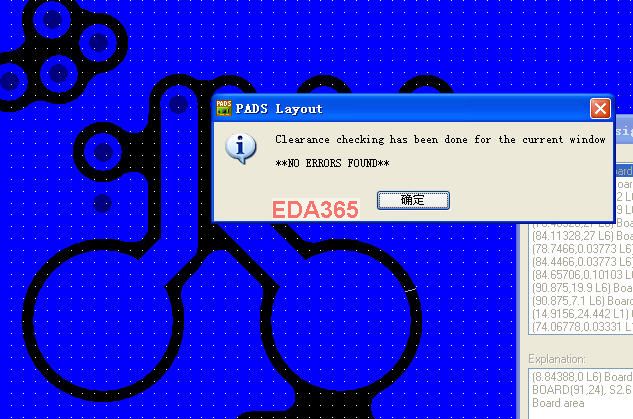

此处本来有泪滴，就因为那个勾勾没勾上，连设计验证也没查出来此处短路，最后在GERBER中看到了，如下图，这要是发出去，俺就没得玩了，所以大家以后加泪滴后记得将此勾勾选上哦，要不然出了问题就后悔了
谢谢LZ的提醒.
学习学习
谢谢提醒
一直没有注意过，原来还有这种陷阱，赞一下小编
谢谢提醒，学习！
我都没注意过。看来还是得小心些。
有这事，
，我一直没注意过这些小问题，谢谢LZ，赞一个
谢谢提醒，学习学习
LZ，如果那个勾勾没勾上，最后出GERBER前重新灌铜一次，还会短路不?
应该是PADS软件本身的bug,不同网络短路?！ 这错误也太低级了吧.
软件默认是勾上的。
多谢提醒
很好的教训啊，谢谢分享了
