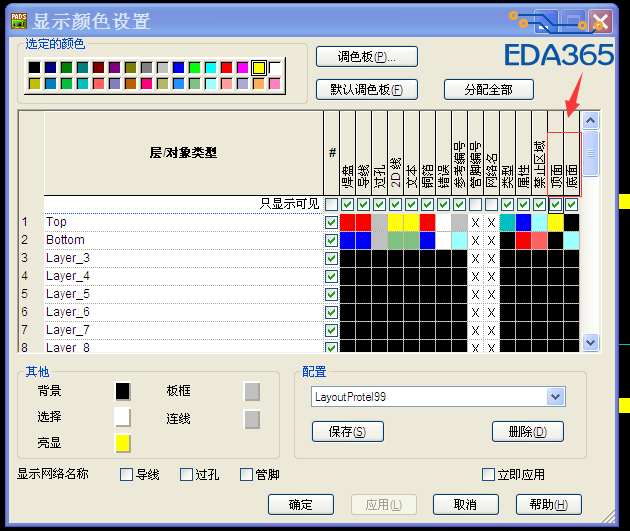

请问 PADS颜色设置里每一行的最后两列，是什么意思？
时间：10-02
整理：3721RD
点击：
为什么同一个层还有顶层和底层的区分，对哪些对象起作用?
有没有哪个文章对这些颜色的详细介绍呢?
谢谢。
那是顯示上下層元件封裝的顏色
封装有焊盘和丝印，你指的是针对丝印吗
但是针对丝印不是有单独的层Silkscreen top 和bottom了嘛
共有34人浏览，仅有一人回复
是大家热情不够还是水平不够
有的零件有两面丝印的，比如我见过直接卡到PCB里的一种座子
元件封装丝印并不一定在丝印层，你可以打开一个元件封装看看
元件絲印許多人都放在ALL LAYER層
这个问题从来没有注意过呢，很想知道?
这就是pads与allegro的区别。allegro所有的元素自己设计，更开放，对个人要求更高。
这就是pads与allegro的区别。allegro所有的元素自己设计，更开放，对个人要求更高。allegro所有层清清楚楚，哪像这中文版，不明不白
这个真没有注意过。
你从库里调一个电阻出来，然后在零件封装编辑里编辑一下电阻丝印的层数（TOP变26层或反之），另存！
然后调出该零件与之前的比较看看，一目了然
