PADS中如何复制对象后再粘贴到所需要的其它层?

时间:10-02 整理:3721RD 点击:

如题:因在做多层时有时需要复制铜或其它对象,然后再粘贴到所需要的层中来,不知在PADS中是如何完成的?而AD中就有很方便效率高,尤其是做绕线层叠板。
再就是感觉它的走线与修线及改线宽没AD做的更智能,AD的操作有记忆上一次的设置功能。不知大家有没发现?

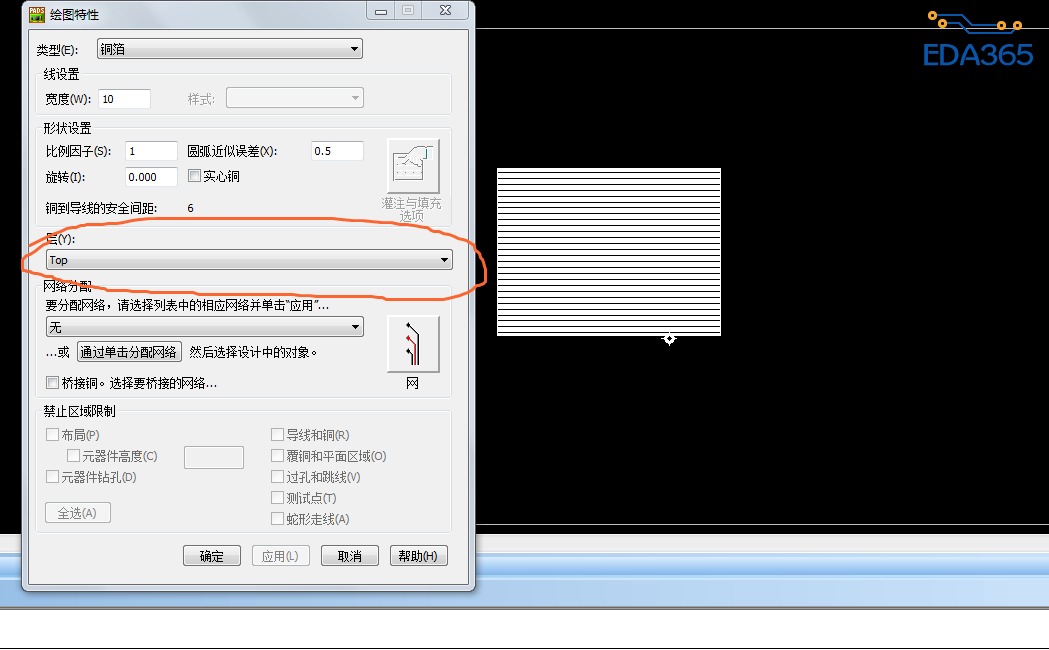

回复的有点脑抽,大概就这样,复制之后,可以直接在特性上改层。

切换层 然后ctrl+v即可

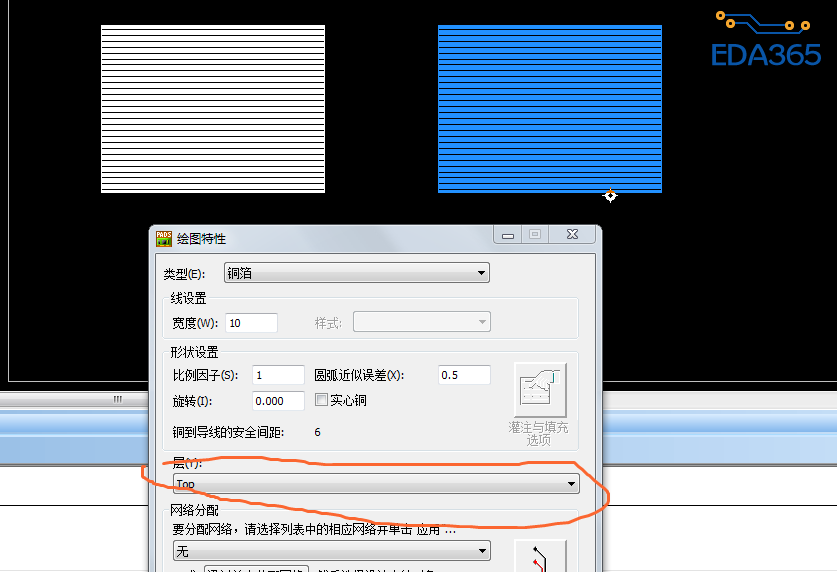

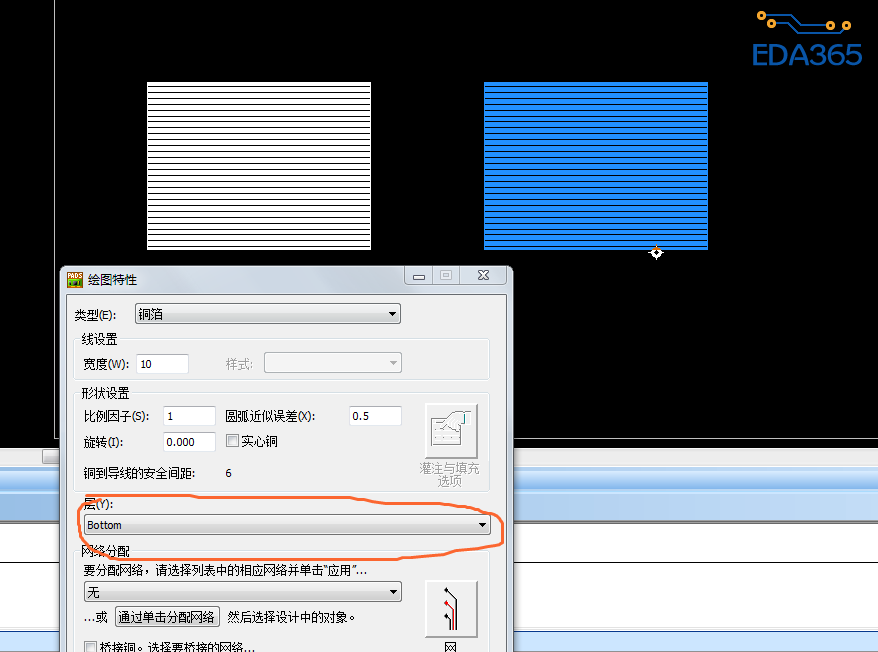

可以先ctrl+c,然后直接ctrl+v,滑动鼠标,缩小视图(不要选中别的东西,保证你选中的是刚刚复制的),然后ctrl+enter,就进入该复制图形需要更改层的页面
