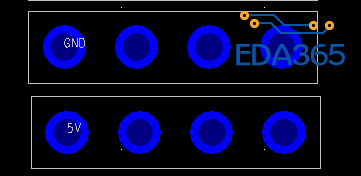

如何让这两个排针紧密？

上边焊盘定为0 0点，下边的器件Y坐标是-2.54mm。

摆放间距设置好，也可以吧=把格点设置为2.54

谢谢回复，摆放间距?怎么设置?

两个焊盘垂直距离为2.54，确定一个封装的坐标，另一个封装X坐标不变，Y坐标相差2.54

在键盘输入：
G 100并回车
GD 100并回车
然后就可以移动了。
单位为mil

应该是间距里的“body to body”设置为0吧。我在实验。谢谢各位的回复。

1. 選 Tools options 將 Global 下的 General 裡的 Design Units 選 Metric 點 Apply
2. 選 Tools options 將 Grids and snap 下的 Grid 將 Design grid 下的 Y 改成2.54
3. 搞定收工

顶6楼
