STM32的电源电路图这样画可以吗？
时间：10-02
整理：3721RD
点击：

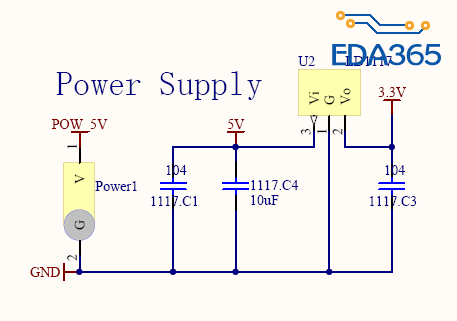

这是我画的STM32的电源。开发板上DC插座是三个脚，我感觉这样画更好一些。

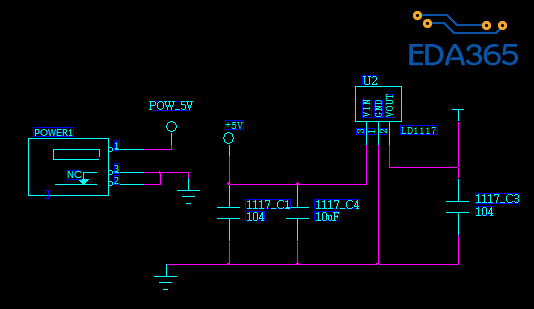

这是开发板给的电源。
这是深圳微雪的开发板，之前的钽电容电路都不标极性。
没有问题
可以 你画的这个插座比那个漂亮多了
深圳市微雪电子有限公司开发板(STM32F107,)的问题点:
1：电阻，电容在板子上不标号，
2：晶振电容，电阻在电路图上标识的乱七八糟。
3：官方公开的电路图和板子不一致。
4：钽电容没有标识极性
5. 软件环境建立的教程没有。
你开心就好
形状看的舒服就行，重要的是PCB封装
画得很好。
只要你高兴
