能看出这个MOS管的脚吗？

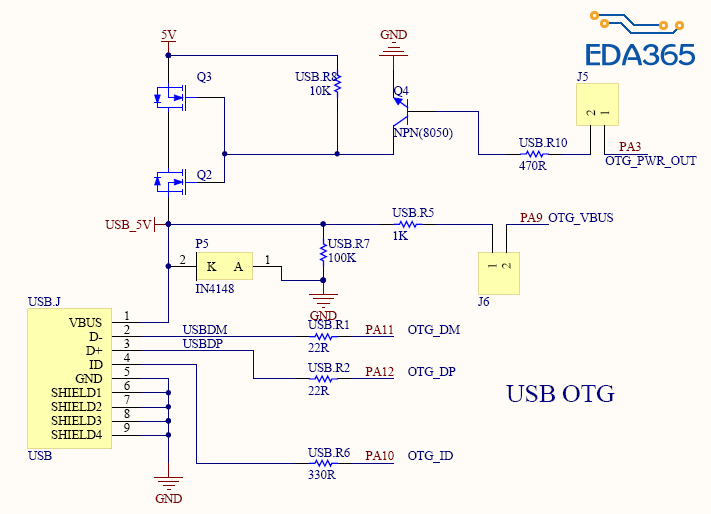

Q2,Q3是两个A2SHB，

电路图和封装的脚我对不起来?

5V接S?,  VBUS 接G?   Q4的C接D?

圖沒有錯 不了解妳在問什麼?

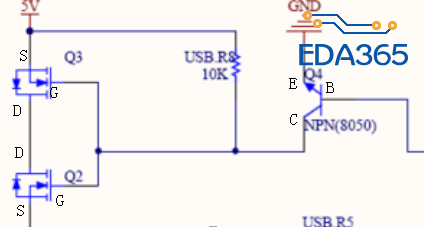

Q2 上面的是D 下面的是S，左边的是G
Q3 上面的是S 下面的是D，左边的是G

mos管和三极管的原理图封装看不懂?这个很简单的。

画的这么清楚，还分不清

十分感谢楼上各位的指点。

就是两个N沟道的MOS管并联，想要表达什么意思

看辣个二极管的方向
