AD里，如何看一个元件的PCB封装？

时间：10-02 整理：3721RD 点击：

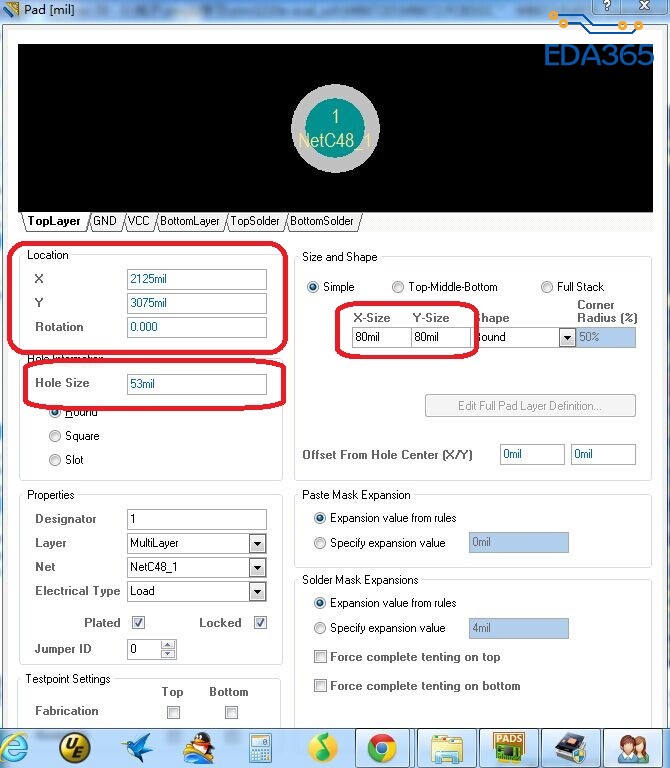

如图是晶振的一个焊盘，
从LOCATION 算出和另一个焊盘的距离?
X-SIZE,Y-SIZE表示焊盘的直径?
HOLE SIZE表示孔的直径?

這裡不是PADS版嗎?

你跑到这个版块来发AD的内容，不合适吧
