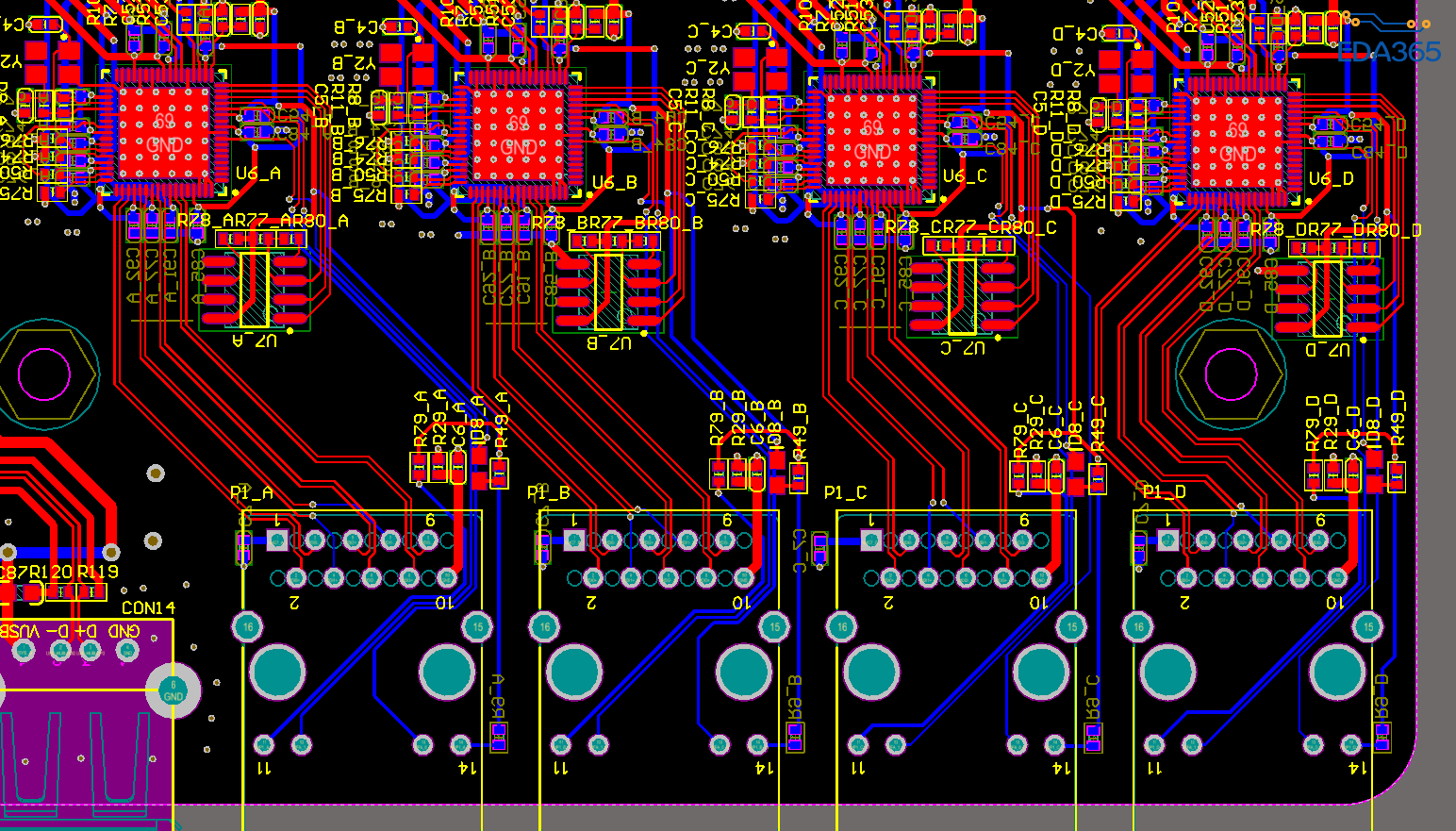

千兆网口这样走线能用吗？
时间：10-02
整理：3721RD
点击：
rt
问题不大
网口是自带变压器的 网口下面用挖空 不铺铜吗
是要挖空滴
不能用。RJ45磁芯处记得挖空。LED线要加粗。外壳要接外壳地，然后要与板内的地隔离开。
不需要
好的 我改下 谢谢指教
额。 两个小编的说法不一致啊
没有关系的，改了也可以，不改也可以
LED 的走线不应该从网口下方走，应该从固定孔下方拐出从网口侧边走。
RJ45走线最好不要走在表层,外壳与芯部是做隔离的，需要做地分割，不知道你这个原理上是如何设计的，灯线的应该拉出后加旁路电容到机壳地。
哦 好的 谢谢！
