PADS能否按照PCB和菲林原点重合并且全部菲林文件板框重合输出菲林文件
时间:10-02
整理:3721RD
点击:
各位网友:
在PADS9.5里面有个Gerber输出板框不对准的问题,以前我都是画好PCB文件然后生成Gerber文件发出去打样板,拼版是由板厂来拼;现在想自己来拼。
PCB板在画板完成后原来定义的原点是哪里,我都会改成PCB的最左下角。
我原来生成的Gerber文件在【PADS——CAM——编辑文档——绘图选项——对齐】选择【偏移】,X和Y的值都填入25.4,再输出的时候全部Gerber文件都是板框位置重合在一起的。当然在CAM350里面移动Gerber文件的时候这些菲林文件全都在鼠标坐标的(25.4,25.4)处。

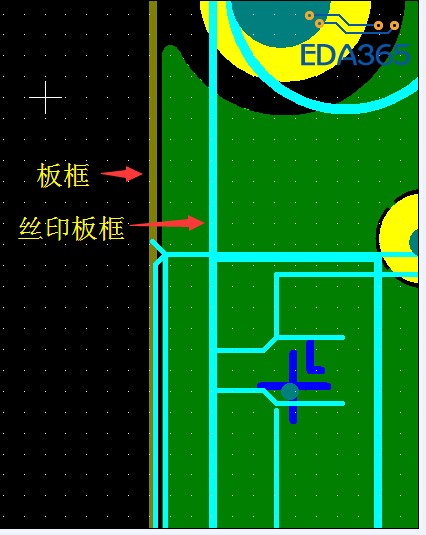

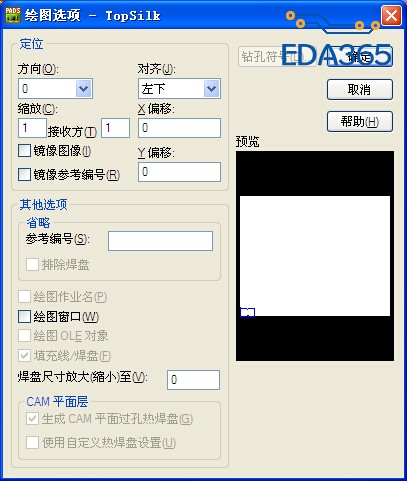

图1是我PCB板板框一处用来对比的,图2是上面说的对齐选项。

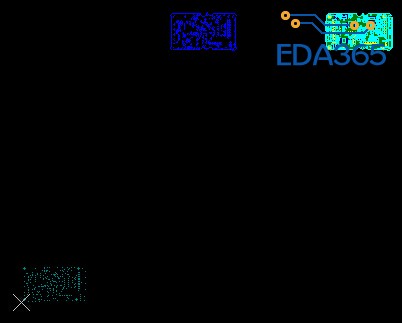

我是将各个板的菲林文件原点(菲林文件要原点是需要在移动的时候板框的左下角就在鼠标上),菲林的时候全部偏移值改为0)输出,再按间距2mm放在一个Gerber里,在输出的时候就提示【偏移过小,绘图将居中】,结果出来的菲林文件导入CAM350的就是放在各个地方的,如图3.
我也试过将【绘图选项——对齐】选择【左下】,X和Y的值都填入0,但也出现了个问题,在生成在画板的时候只要元件的一部分(例如丝印部分),那么将按照左对齐而不是按板框对齐,如图4.
我是想将每个板菲林文件全都按照板框重合在一起再拼版,因为如果按板重合在一起拼版后还能在CAM350里检查的时候方便些,
而菲林文件的原点能和鼠标的原点重合能够方便在移动的时候精确位置。

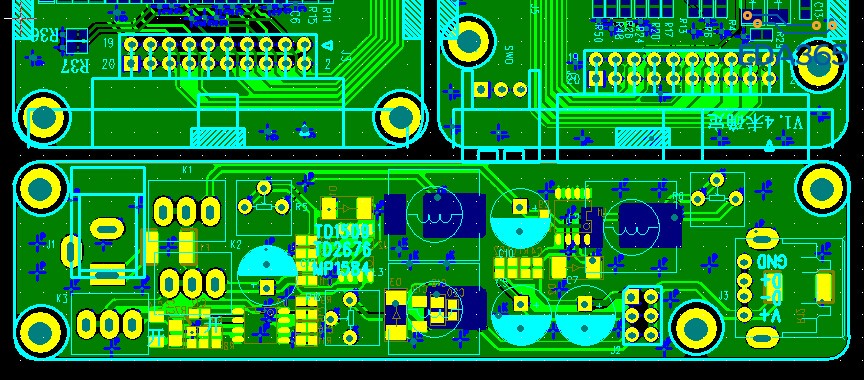

图5是我在没有实现原点重合的情况下拼版,缺点是我也不确定两块板的间距有没有2mm。
咨询下各位网友有没有什么方法能够实现上面两个要求。
我很少处理菲林文件,对于菲林这边说的可能让大家不懂,如果不明白可以回帖问我。
谢谢。
图1:

图2:

图3

图4

图5

在PADS9.5里面有个Gerber输出板框不对准的问题,以前我都是画好PCB文件然后生成Gerber文件发出去打样板,拼版是由板厂来拼;现在想自己来拼。
PCB板在画板完成后原来定义的原点是哪里,我都会改成PCB的最左下角。
我原来生成的Gerber文件在【PADS——CAM——编辑文档——绘图选项——对齐】选择【偏移】,X和Y的值都填入25.4,再输出的时候全部Gerber文件都是板框位置重合在一起的。当然在CAM350里面移动Gerber文件的时候这些菲林文件全都在鼠标坐标的(25.4,25.4)处。
图1是我PCB板板框一处用来对比的,图2是上面说的对齐选项。
我是将各个板的菲林文件原点(菲林文件要原点是需要在移动的时候板框的左下角就在鼠标上),菲林的时候全部偏移值改为0)输出,再按间距2mm放在一个Gerber里,在输出的时候就提示【偏移过小,绘图将居中】,结果出来的菲林文件导入CAM350的就是放在各个地方的,如图3.
我也试过将【绘图选项——对齐】选择【左下】,X和Y的值都填入0,但也出现了个问题,在生成在画板的时候只要元件的一部分(例如丝印部分),那么将按照左对齐而不是按板框对齐,如图4.
我是想将每个板菲林文件全都按照板框重合在一起再拼版,因为如果按板重合在一起拼版后还能在CAM350里检查的时候方便些,
而菲林文件的原点能和鼠标的原点重合能够方便在移动的时候精确位置。
图5是我在没有实现原点重合的情况下拼版,缺点是我也不确定两块板的间距有没有2mm。
咨询下各位网友有没有什么方法能够实现上面两个要求。
我很少处理菲林文件,对于菲林这边说的可能让大家不懂,如果不明白可以回帖问我。
谢谢。
图1:

图2:

图3

图4

图5

有没有提示“偏移太小,已居中”?如果提示了,请再改大偏移量
参阅《PADS9.5实战攻略与高速PCB设计》一书中的出光绘设置与步骤
我觉得PCB工程师设计出拼板的要求就可以了。按照要求产生拼板后的图形这一步交给板厂做,毕竟术业有专攻。
原点的关系 你把原点重新定义一下 放在板子的左下角 离板子远点 这样出gerber就不会偏移了
谢谢四位,不过小编我还不知道是什么,需要去找书来看,我就先回复其他三位网友的回答。
二楼和四楼网友的是修改【偏移】值,但修改【偏移】值可过大,在菲林输出的时候就距离鼠标越远,在拼版的时候太远了需要多次调整两块板的距离,原点离鼠标越近,调整次数的就越少,因为在移动的时候需要放下来然后扩大看看是否正确,出错还需要重新调。
增加【偏移】值可以使各个菲林文件的板框重合,但缺点是原点不能和鼠标在一起;
偏移量改为【左下】,能实现原点重合,但全部菲林文件就会按左以及按下对齐排列,如果丝印全都在板里面还好,就没有问题,但丝印在板框外面,就会出现板框不对齐了。
谢谢各位的回复。
