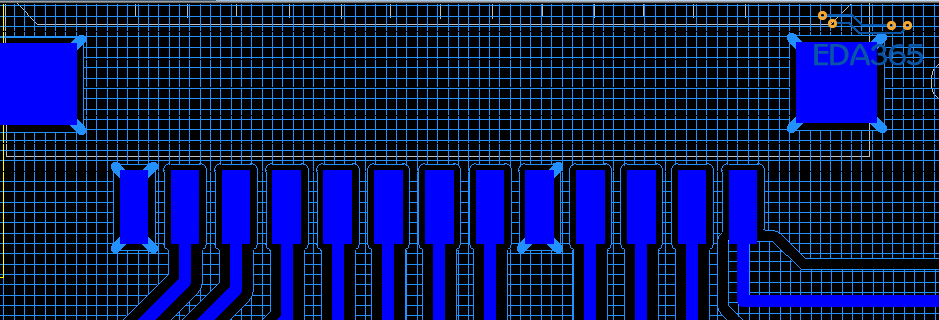

大侠们怎么设置设计规则

如楼上所说，实在嫌麻烦可以在焊盘那一块画一个禁布区

求大神解答

1.加大铺铜和SMD焊盘的间距，够大的话，焊盘中间就铺不上了。影响范围-整板。
2.铜皮是a网络，焊盘是b,c,d,e,f等网络。设置a网络和b,c,d,e,f等网络的间距，间距够大也可以。影响范围-有这些网络的地方。
3.操作在Setup--->Design Rules里边，多尝试就能弄出来。

我一般是画keep out

加大铺铜和SMD焊盘的间距或者画一个禁布区

禁布区

更改覆铜栅格，或者覆铜宽度

谢谢各位

cut out
