关于滤波电容旁边打孔的问题

时间:10-02 整理:3721RD 点击:

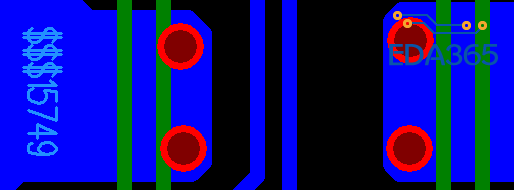

如滤波电容在底层,把它连到电源或者接地层以后旁边打了两个孔,那TOP层不就是看到那里光秃秃两个孔么?还需要不需要怎么处理?

你还能怎么处理?

不需要

就这样就可以了?


就是不知道啊,想的是需要不要在上面再画一块铜箔。

没必要

就这样

电源过电容即可

同上

一不能降低阻抗 二不能增加载流,三又不能提高美观性,完全没有必要加铜皮

学习了,赞一下
