pads logic中添加电源时出现问题

时间:10-02 整理:3721RD 点击:

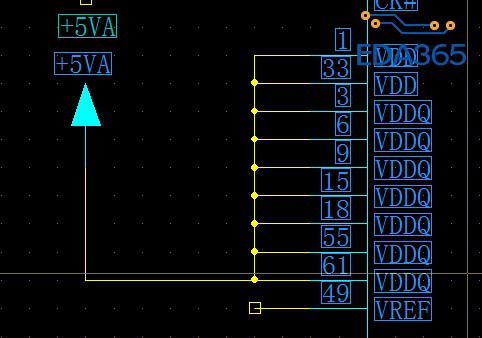

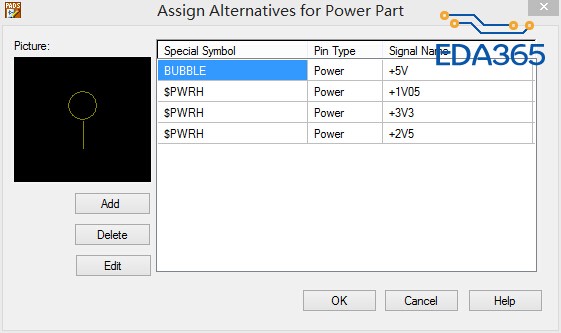

pads logic中建了一个工程,里面有两张图纸,一张CPU_POWER ,另一张DDR_RAM。我在绘制CPU_POWER时修改了电源符号,如图1。在CPU_POWER这张图纸中能正常使用这些电源符号。但是在另一张图纸DDR_RAM中调用电源符号时却没有我增加的这几个电源符号,取而代之的是软件默认带有的电源符号。请问这是怎么回事?(图2是在DDR_RAM中调用电源符号时调出的电源符号)



你是修改的,确认保存了没

已保存,在第一张原理图可正常使用。

竟然没人知道怎么解决?潭里的大神们现在都不答疑了吗?

我修改电源符号的方法不对,按照Jimmy的方法操作后,成功。我估计问题应该出在保存后弹出对话框“将xx应用于所有原理图”
http://www.eda365.com/forum.php? ... 7%D4%B4%B7%FB%BA%C5
