Copper(死铜)显示问题

时间:10-02 整理:3721RD 点击:

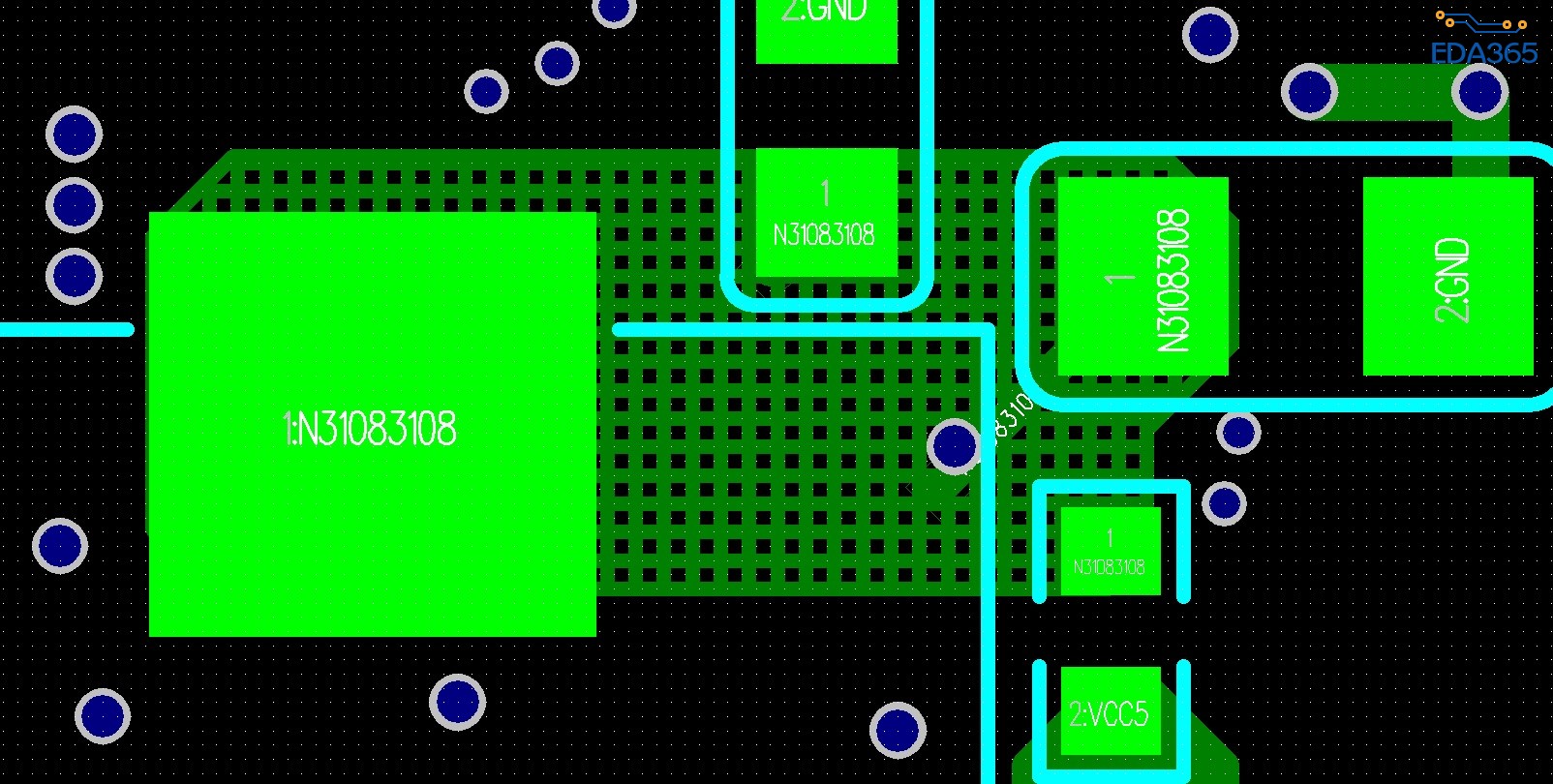

将Copper线宽改完5mils后  就出现网状

改回10mils后  就回到整块铜

不知道去哪里设定  可修改 5mils线宽显示整块铜

以前  会设定  后来又忘记了

使用软件版本PADSV9.5

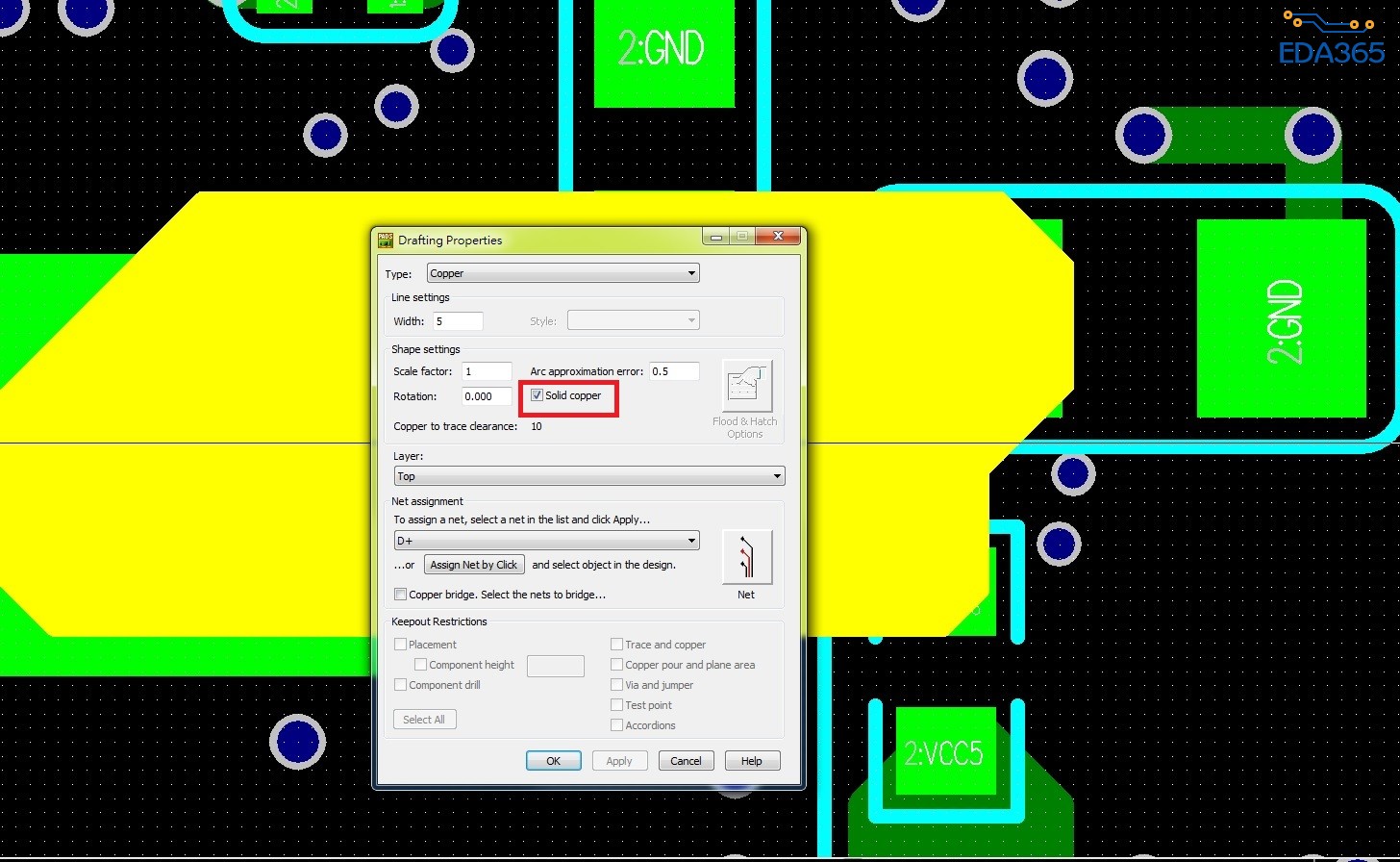

各位先进  我是有找到个一个方法  如附图设定

但还有其他方法来设定吗



我記得這二個參數也可以!COPPER比WIDTH大,是網狀格,COPPER比WIDTH小,是實心


铺铜栅格线宽线距都改成一样的就可以了!

顶3楼。
2楼图上的勾选项应该是较高版本出现的,可能是为了区分全局设置和局部设置用的。可以找个板子空白处试用一下,看看效果。

谢谢你啊  困惑我很久的小问题 终于解决了


犀利

如果给我设置一下,保证让你怎么弄都是网格!

有空多了解下软件吧
