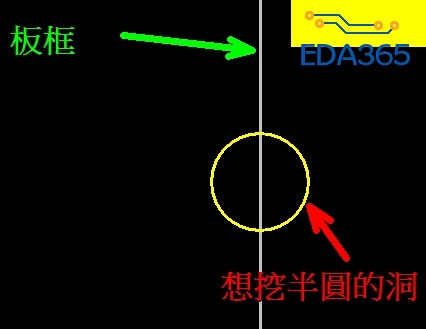

请问：如何挖半圆的洞，圆一半在板框外面

在那地方将板边画成半圆不就行了?

1.) 不会画半圆。
2.) 重点是，就算是半圆，选择Board cut out ，不能呀！
不会要整个板子重画丶重拉线吧....
(我是在AutoCad画好板框，再汇入的)

二楼说的很清楚了 你先在CAD里面把那个半圆的板框做出来。  然后在CAD里面合并多段线，然后在导入。

可以做一个圆形的封装元件，中心点放在板框上就行了。也可以用2D线画个圆，层属性设定为所有层。

打个VIA就行啊

同意2.4.5.6楼。

6楼的方法有效又快捷

     select board outline
--->选中板边用split和add corner命令来画凹槽部分，
--->做好凹槽再用pull arc推成半圆。
做板边开槽或缺口和Board cut out 命令无关。

哦，对了，推半圆要做等腰直角三角形那样的槽，不是矩形槽。

画板框的时候到这里直接画成半圆不就可以了么

要是在CAD做板框的，这个应该更好办的呀

只可惜…不能在CAD里改好板框，再重新汇入....【CAD我会画啦，在PADS里面不会画 = =】学了许多…真的做越多越有解决的方法
谢谢大家的指导

拉一个矩形凹槽出来然后俩个直角添加倒角最方便

9楼正解
