关于PADS连接性错误的问题

时间:10-02 整理:3721RD 点击:

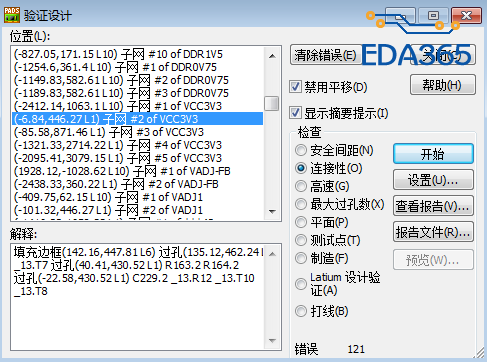

如图所示,有关填充边框报错的问题,不知道是哪里出现错误了?设置么?谢谢!


就是你这些网络没有连接上的。难道你之前没画过板子啊。

反勾选过孔的stitching项,再检查一遍看看。

二楼说的对,同时也感谢三楼恢复

这些都是电源网络,你规划好电源平面,然后灌铜就再验证就不会出现了

出现未连接问题,一定是电路板 设计出现某方面的疏忽。比如电源网络漏打孔,电源平面被过孔隔断等等。
光上传个错误报告本身并不能确却的定位问题点。最好是能够上传原文件。
原文件有涉密部份,也可以将主要芯片删掉后再上传。

谢谢Jimmy哥,主要是我没仔细看您的书
