PADS中遇到的问题

时间:10-02 整理:3721RD 点击:
大家好,我用的是PADS9.5现在遇到这样一个问题,就是在板画好后,在CAM里检查时TOP层走线时它提示“fill width is too large for accurate pad fills (fill width =0.254,pad width=0.4)”说填充宽度太大,准确垫填充填充(填充宽度= 0.254,垫的宽度= 0.4),这是什么意思呢,该怎么消除呢,请各位指点一下,谢谢!

填充宽度改为:0.1

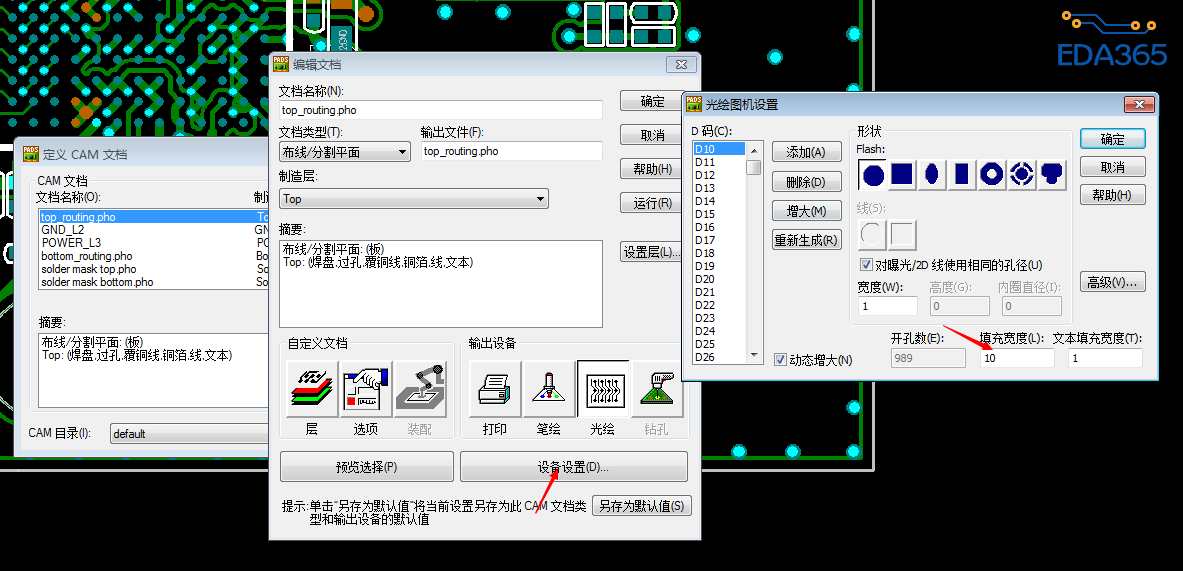

可参阅《PADS9.5实战攻略与高速PCB设计》书的171页,图10-8

你所指的"填充宽度改为:0.1"是指哪里,还请说明,谢谢

不好意思我暂时没有这本书,所以还请指明,谢谢!


感謝jimmy老師指導

多谢指教!

建议你买一本书回去备用
