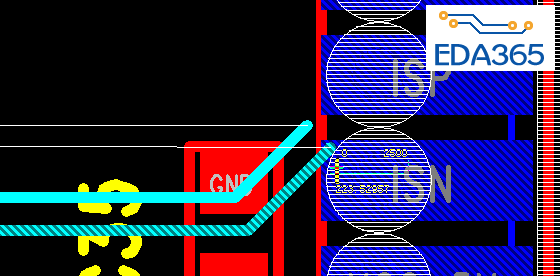

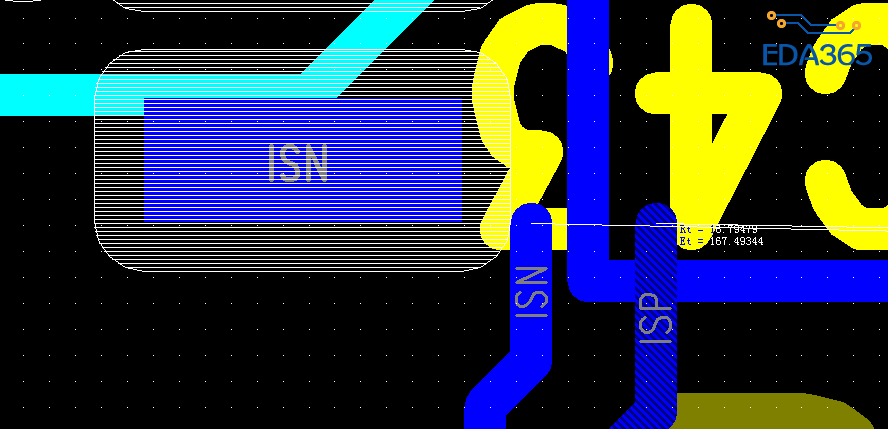

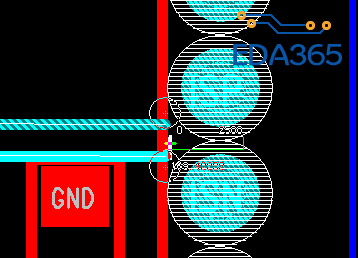

PADS router 差分线连不到焊盘上

试下分别走线
shift+z

分别走线也不行，可是在layout里面是可以的。

拓扑结构不对，走线没按拓扑来

PADS可以针对某些（个）网络设置单独的拓扑结构吗?
我刚用PADS一周，对一些设置还不是很熟悉～

DRC关掉试下，出现DRC就知道是什么错误了！

右键switch rules

网络拓扑结构引起的，关掉DRC连接

关掉 DRC 连接，或者直接在 Layout 连接

右键switch rules然后就可以了。
或者先暂停，然后直接在layout中连接。

差分对的安全距离，设置太大

林大师，差分间距一般有什么要求不

请问您是怎么解决的?现在我也遇到这个问题了！搞了半天也不行！

两者的设计规则不一样：器件那边的走线宽度和间距规则和拉出的走线不一样。要么删除器件的规则（条件规则或对某层设置了规则等），或者到layout连接
