PADS Layout覆铜问题

时间:10-02 整理:3721RD 点击:

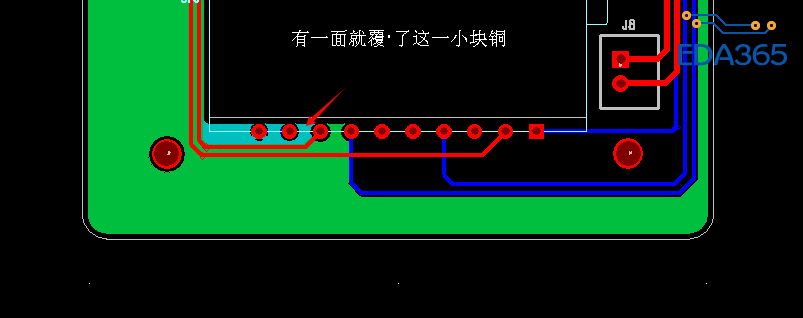

我画了一块板子,顶层 底层设置的GND ,覆铜的时候 正面有的没覆上,背面就覆了两小块,这个软件我还不是很了解,那个大神知道啥原因啊!指点小弟一下啊!非常感谢!


需要多打几个GND过孔就好啦。

上传文件有大神帮你分析

顶层底层GND信号没连在一起?打几个过孔再重新铺;只铺了两小块的你走线应该把GND隔断了,优化一下走线或者打过孔使各个部分都可连接到GND

里面是孤铜,自动删除了

没铺上铜的一大块那个地估计是有一层,KEEP OUT线,你把KEEP OUT全打开删掉再铺就行了

原因很简单,定底层没有过孔连接,被走线隔断的地方铜进不去

增加GND via,这样就不会出现这样的问题了

拉跟gnd 网络走线,或者add via (gnd)

拉跟gnd 网络走线,或者add via (gnd)
