2D线怎么闭合？

我现在导入进去一个dxf文件，里面的线没有闭合上，在pads中能把2D线闭合吗?
怎么修改呢?

您是否想把2Dline转换成BoardOutline?

参考网址http://www.52rd.com/Blog/Detail_RD.Blog_SUNSONG_7880.html?WebShieldDRSessionVerify=2EIRSOrf2XWvZNzx5V97

比较重要的是将2Dline指定某个层  而且要在AutoCAD中使2D line闭合

操作上您再从网络上找些数据  因为我不确定您是否使用AutoCAD  也是有人使用Draftsight

是的。由于2D线不闭合，所以在pads中就转不成boardline。我现在没法用autocad去修改dxf文件，
只能用pads看看有什么办法可以改2D线的属性。我在pads中瞄着又画了一个可还是不闭合的。

combine->close->change to boadoutline

(1)combine

(2)close

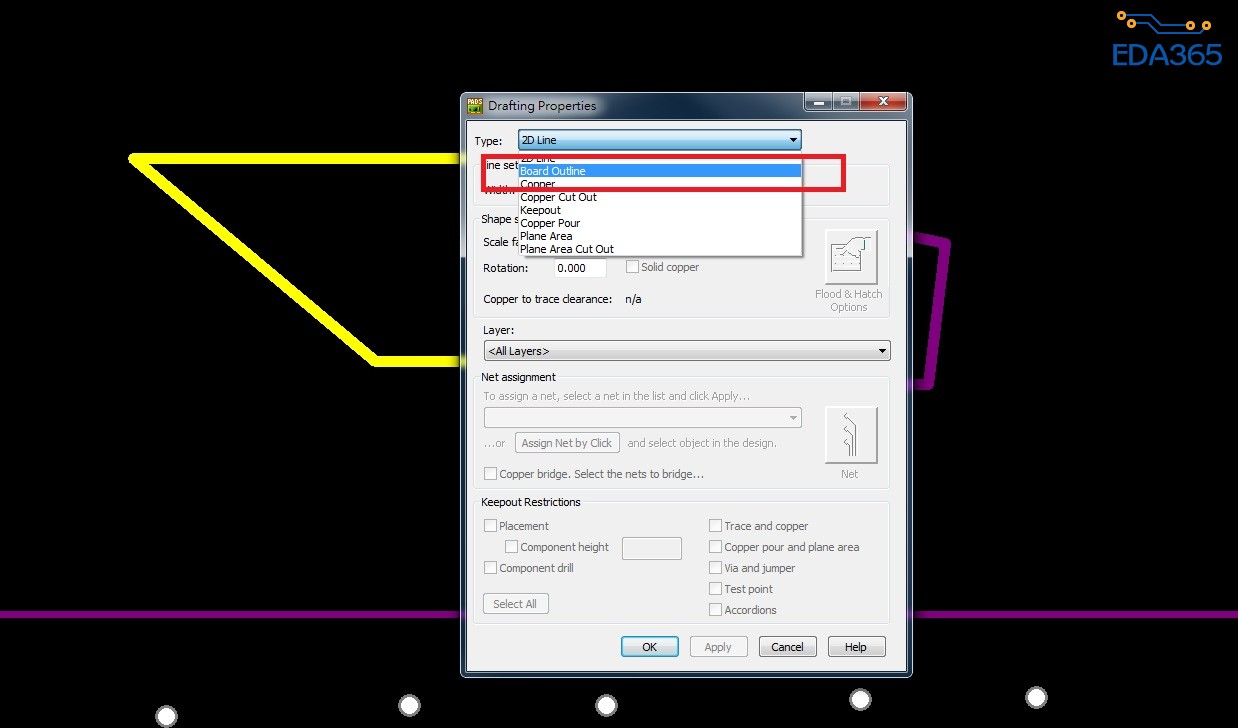

(3)change to boardoutline

兄弟写的不错，很实用！

把文件导出DXF格式 用AUTOCAD导入就可以了
