PADS LAYOUT布线时如何snap 焊盘中心?

时间:10-02 整理:3721RD 点击:
拉线的时候总觉得是在snap grid而不是焊盘中心。

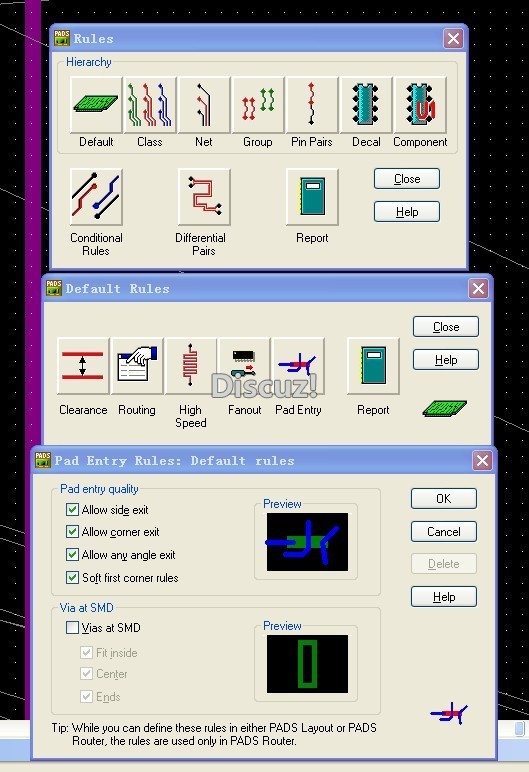

你看看下面这些设置,设置一下应该没有问题


你的设计格点是不是设置的太大了?

谢谢热心回复。

是什么原因?
锁定栅格还是设置?

一会试一下

(9.5中文版)在工具-选项-常规-捕捉半径,根据自己的习惯调整大小就行,调大点,捕捉的效果就明显点

谢谢。

谢谢各位好心人
