PADS 中via to via 规则

时间:10-02 整理:3721RD 点击:
请问大家
要如何设定不同属性的via间距要大于20mil规则
用来DRC除错

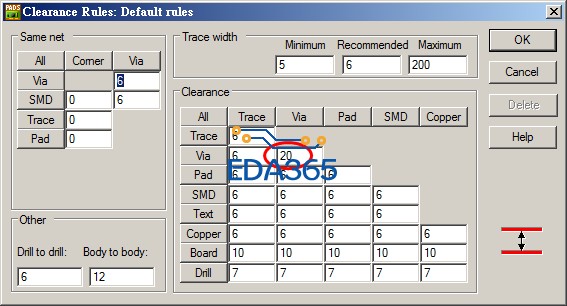

是下面这样设定吗?

谢谢


图片中的EDA365 又出来捣乱了!  过孔-过孔 间距不需要这么大啊!不过 你空间大 我也不会怪你!

这样设置是一种方法

可以的

之前我画个板子学习的时候,这个过孔间距设置无效啊....求解!

可以的。过孔和过孔不需要设置这么大,除非你的板空间非常大。

可以

jimmy 小编 我之前在一个拿来练习的PCB文件,这里设置过孔间距改不了,开始走先前设定的15Mil,走线过程中觉得间距太大就再去修改,改了没反应,一直都是15mil,请问怎么解?

本来就是那样设置的呀

本来就是那样设置的呀
