为什么到网表的时候总是出现下面的问题,应该怎么处理

时间:10-02 整理:3721RD 点击:

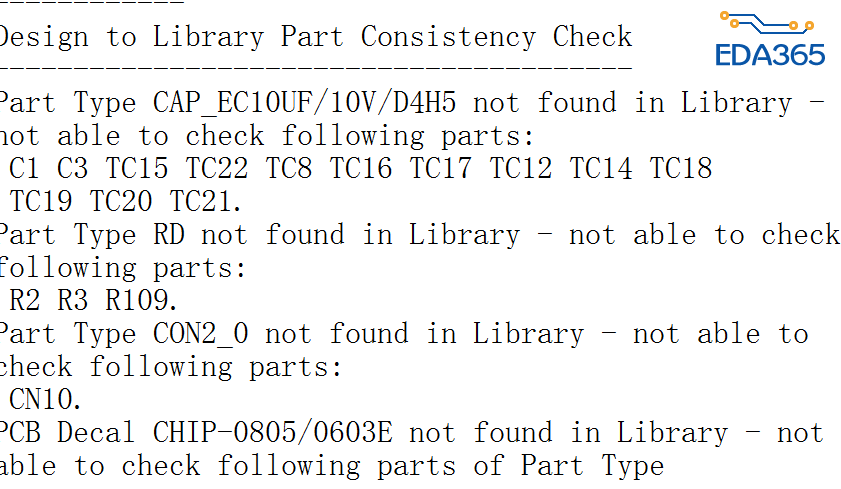

为什么到网表的时候总是出现下面的问题,应该怎么处理,本人没导过网表,按大师的书上操作的,不知道哪里出了问题了?



你在导网表的时候,PADS LAYOUT中一定要加载元件库进来。

已经有了,是不是库的信息不全的呀?

请问大师,是不是库的信息不全造成的,问了同事,他说公司没有统一的库给我们的,如果,我要改好,是不是得一个个去改,比如一个个去画这个封装吗?PCB板上已经有的封装,我已经复制到自己的库里来的,还是会出现这个问题,难道是原理图有问题吗?

请问大师,是不是库的信息不全造成的,问了同事,他说公司没有统一的库给我们的,如果,我要改好,是不是得一个个去改,比如一个个去画这个封装吗?PCB板上已经有的封装,我已经复制到自己的库里来的,还是会出现这个问题,难道是原理图有问题吗?

学习学习

大师,我弄明白了!

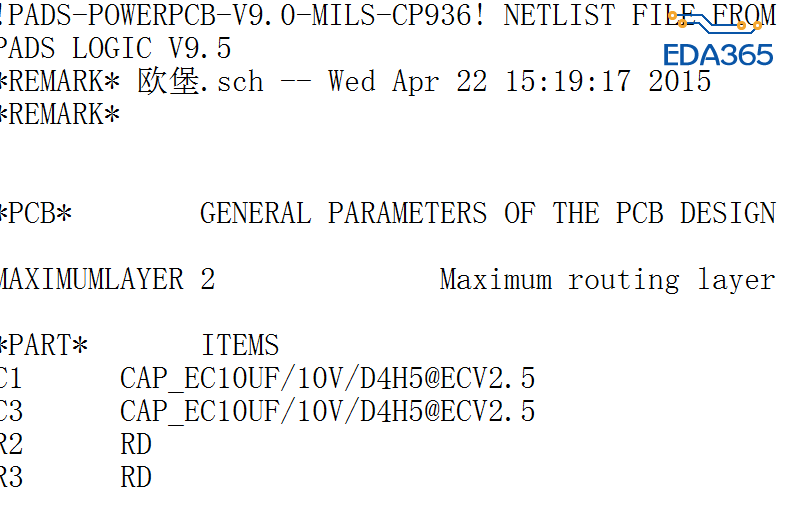

网表属性不全啊

那要怎么处理呀,好像我一个个改元件封装也可以哦
