关于USB3.0阻抗问题

我们知道USB2.0阻抗做90 OHM, 而USB3.0是兼容了USB的D+,D-.

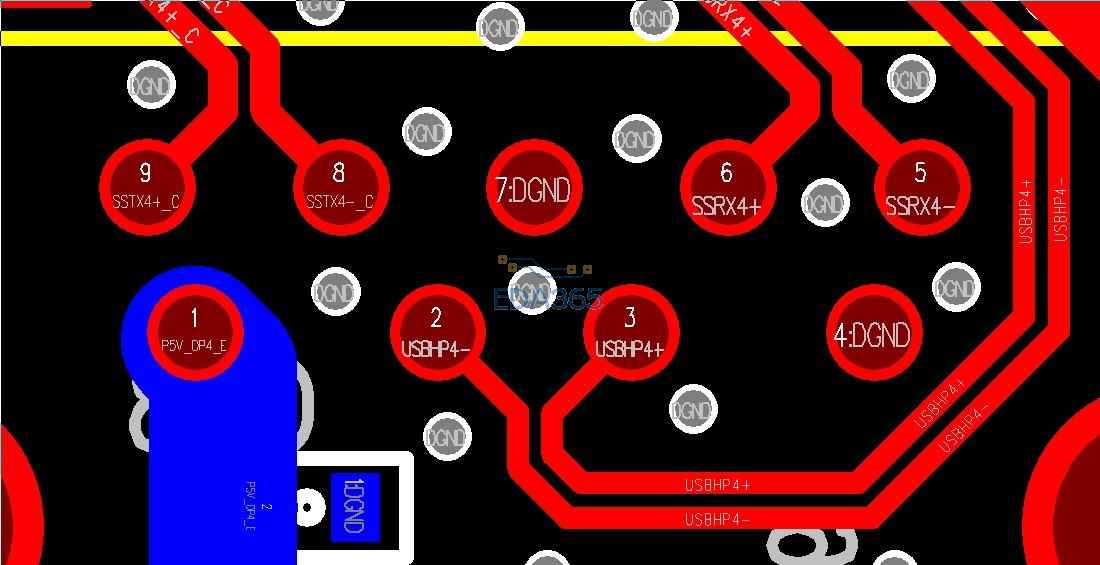

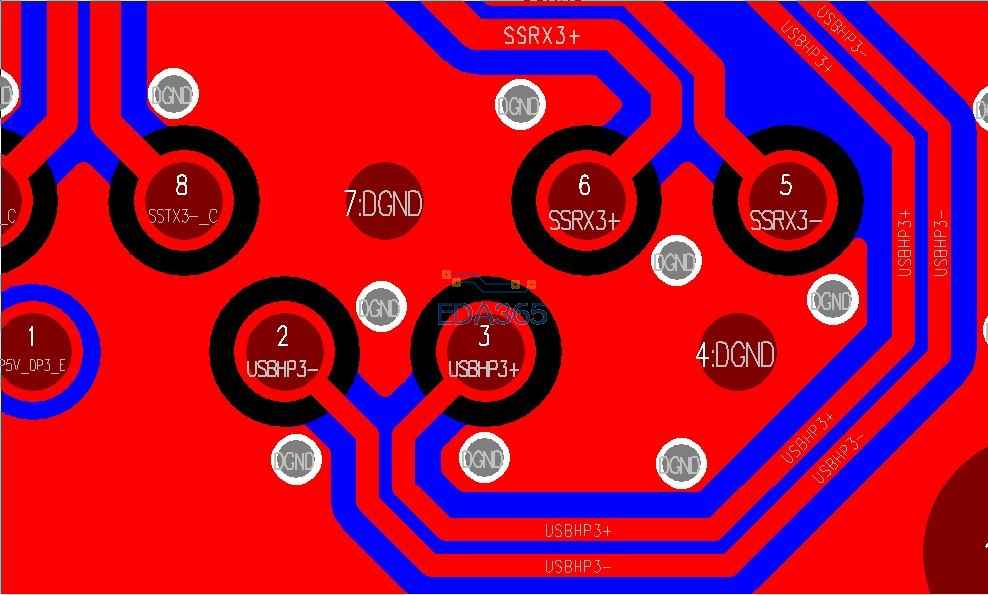

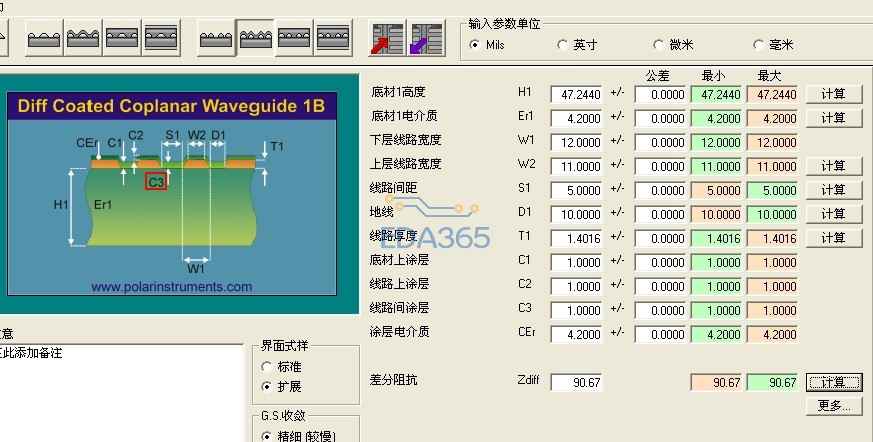

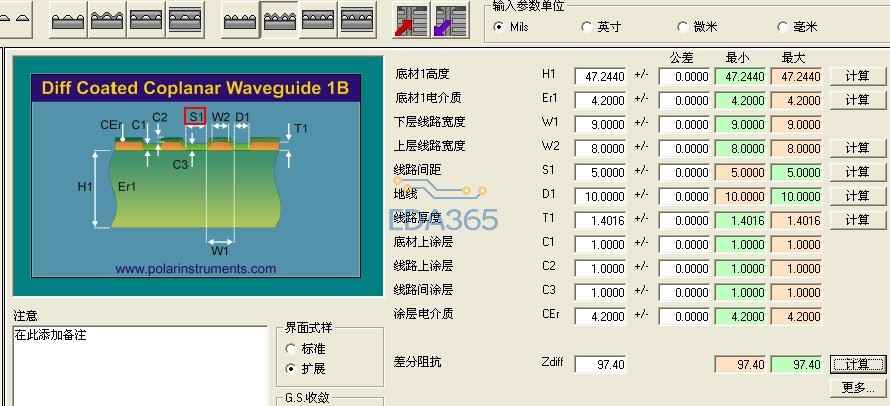

而台湾芯片方案商demo1.2MM双面板上另外两组（12mil/5mil地10mil)跟D+,D-(9mil/5mil地10mil）控制的阻抗不一样，我算了一下，接近100OHM！为毛?

走差分就OK了，有些双面板不做阻抗的！

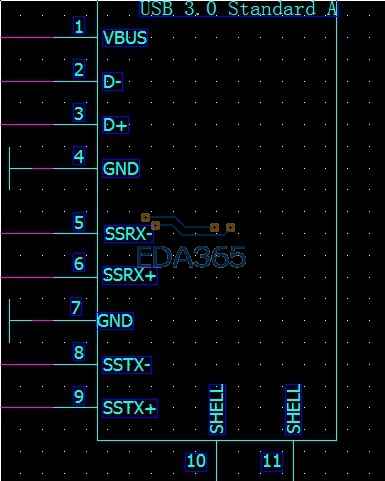

USB3.0在传输时不会用D+,D-,而是使用另两对差分信号进行收发~~~~~~

问题明白了，原来是因为走线太密集，为保证USB3.0的RX+ RX- 和TX+ TX-90ohm阻抗，牺牲了D+ D-这对就把线宽改小了

深受启发！

深受启发！

请教楼上诸位高手一个问题，我现在有一个音响小产品，双面板，上面有USB2.0接口，如果为这个USB2.0接口做阻抗板，成本有点吃不消，如果只是按普通的PCB来制作，是否能大致控制阻抗在一个可以接受的水平?如果可以，应该如何做?

标记一下，回头仔细研究一下！

涨知识了

学到了一些小细节~

学习了

D+ D-是为了兼容2.0的吧，如果设备支持3.0的话那就是不会用到这两根线的么?那么还是不明白为什么阻抗不满足90欧姆呢?

双面板我用10mil/10mil走USB，背面地能铺就铺，1.6mm的板厚，完全没有问题。 阻抗不用太在意，线不要拉太长就O啦。

共面差分阻抗
