DDR2布局等长,高手指点下

时间:10-02 整理:3721RD 点击:

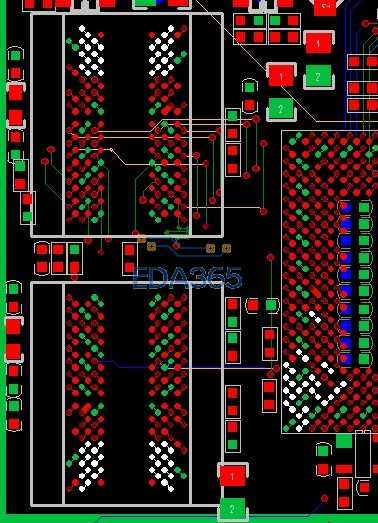

由于结构问题只能T行布局,地址,数据线如何等长。高手指点哈


閸旂姾娴囨稉锟�...


閸旂姾娴囨稉锟�...

谢谢各位高手了,

地址的T点等长就是CPU到其中一个DDR的走线长度,如果还连着另外一个DDR应该减去T点到其他DDR的走线长度,

你可以把DDR都转90度,2片DDR跟主芯片严格对称。数据线是靠近主芯片方向的,地址线做T点走线。走线不顺的话可以调一下FPGA的管脚。

同意二,三楼。

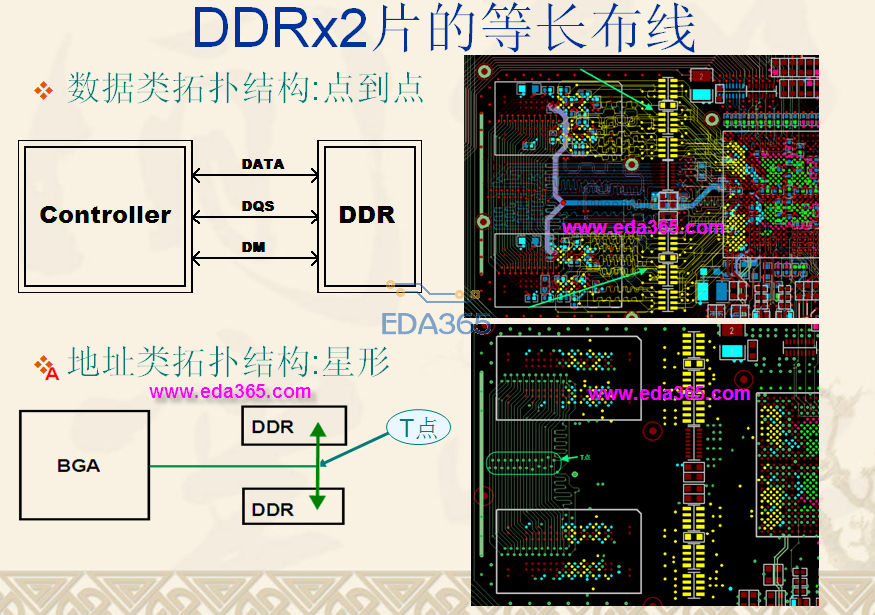

我再帮忙补个图示:

閸旂姾娴囨稉锟�...

学习了,还没有布过DDR 惭愧呀

强,学习中

学习了

学习!Thanks a lot.

学习!Thanks a lot.

学习!Thanks

学习

学习啦!

jimmy发的那个图是不是就是T型等长?

对!
