50R 阻抗匹配

lay板前用SI9000来计算50欧姆的阻抗要多宽的线宽就可以了。

你的意思是只考虑线宽就可以?　还需要考虑其他的?

先在网上找下SI9000教程及实例，算一个就明白了

谢谢各位大侠的提示。

下载个si8000，或者si9000，里面会有对应的阻抗模型。你要知道你的层叠结构，进而决定你的线宽。

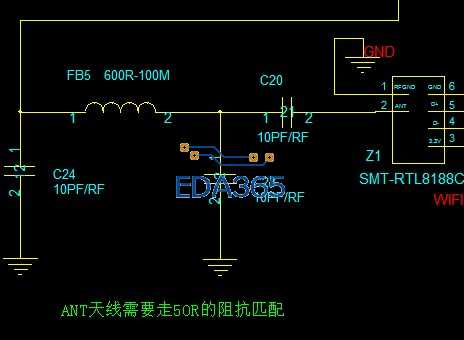

小编，FB5,C24,C20是组成的匹配电路么?匹配什么参数?

搬个板凳来旁听

需要与板厂先沟通叠层结构参数，或都自己先算一下，板厂确认微调。

板厂自己去调吧

阻抗线到地的距离也要控制下的，注意保护好，线尽量短、直，少过孔

阻抗的计算涉及几个因素，线宽，铜厚，参考厚度，介电常数，同时你要有叠层设置参数
一般计算都选择SI9000来计算，选对模型，添加数值，计算，调整，再计算

跟板的厚度，基材，和层数都有关系的。
