该差分走线如何控长

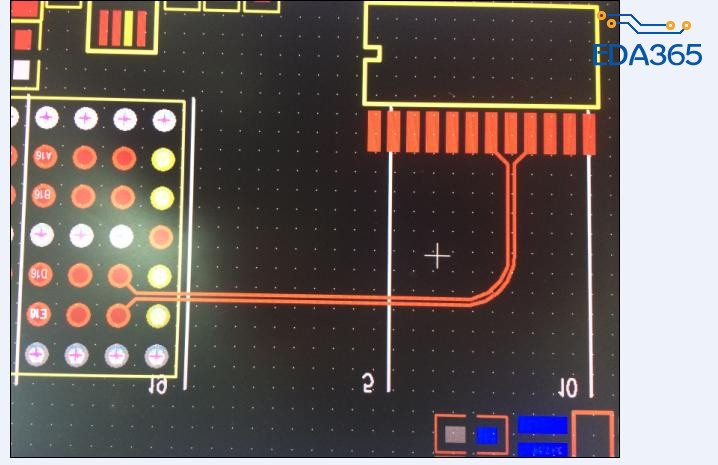

你的是百兆或千兆以太网信号吗?根本没必要控制到2mil，图中的等长已经足够了。

您好  是千兆网  按照设计要求是在差分控制要在10Mil内，可是现在差分误差接近20mil。不能达到 要求  请问该如何解决?

千兆网口信号根本不用10mil这么严格，一定要控制到10mil的话，就在短的那根上绕一点就可以了。

如何绕?能给个示意图吗?

在左边连接器引脚处拉长一点，或者就绕个蛇形线，都可以。

请问这是最好的如理方法吗?

是否是最好的处理方法不敢肯定，但用于设计千兆网口信号肯定是够用了。

学习了

把短的那一根手工绕一下，绕的时候要在不耦合的地方绕，比如IC管脚处。

这应该就可以了吧

router里面自动补偿 很容易实现的
手动的话就是小心挪动

尽量在在驱动端的位置进行补偿，弯折一下一般就够了

router里面自动补偿，如何操作?请上图，多谢 多谢

设置好规则好，选中它们，右键，tune
