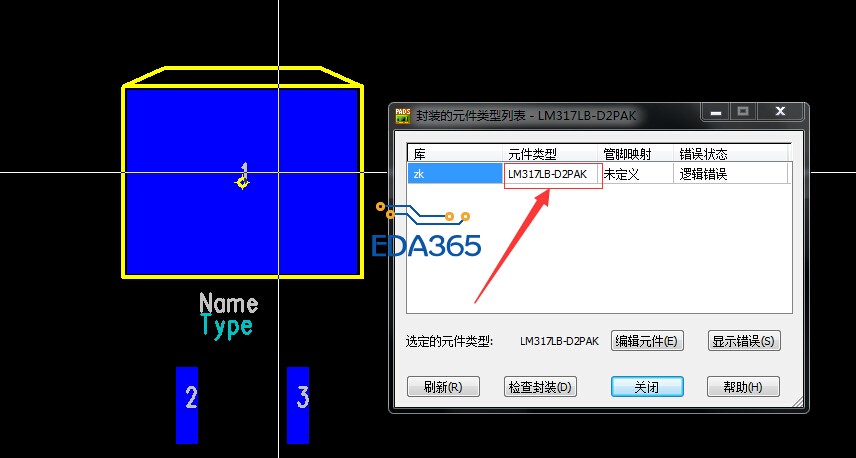

原理图封装管脚大于PCB封装管脚数，这种情况下怎么处理？

1，原理图和PCB必须 一致
2，PCB封装多增加几个管脚，然后将管脚尺寸设为0，以便和原理图一致。

规格书里就是这样的?有点不明白

没有这样的吧

要详细看下规格书，有的相同的器件是有不同的封装，比如SOT  或 SOP等等，要确认选择对应的原理图封装和PCB 封装。不会出现不对应的情况。

查一下规格书，最好是原理图符号与PCB封装一一对应

有时候设计原理图时会有这种要求。

这种很正常啊，一般IC啊MOS啊经常会有这种情况，我都碰到过好多次，之前一直都用DXP，现在用PADS，不知道怎么解决了！

有时候为了原理图的设计美观会有这种要求！

这也叫原理图的设计美观吗?完全没有必要的，原理图必须与封装一致！美观是建立在正确，规范的图纸上的，若是不正确的，不规范的图纸谈何美观?

学习了

Pin数量必须一致，原理图的VOUT用一个pin，NC就不要画了。保留3个pin就好了

原理图画几个“假腿”不就行了。比如1,2,4脚画出PIN来，其他的脚用2D线画个样子摆着。
