怎么建一个有4个脚的电解电容封装和原理图符号对应的库

如题，怎么建一个有4个脚的电解电容封装和原理图符号对应的库?有人说让其中多余的两个脚空着，但是如果空着，在铺铜时就没有连接，如果硬是把她连上，设计规则检查又会报错。如果在钻孔层画两个圆代替那两脚，那么在输出文件的时候又没有钻孔表！而且如果是多层板，内部电路将不能自动避开那两个脚！大家是怎么做的呢?谢谢



有没有规格书?

如果不想在原理图中画出那两个pin，可以把它们设置为signal pin，直接指定与其连接的网络。

顶起

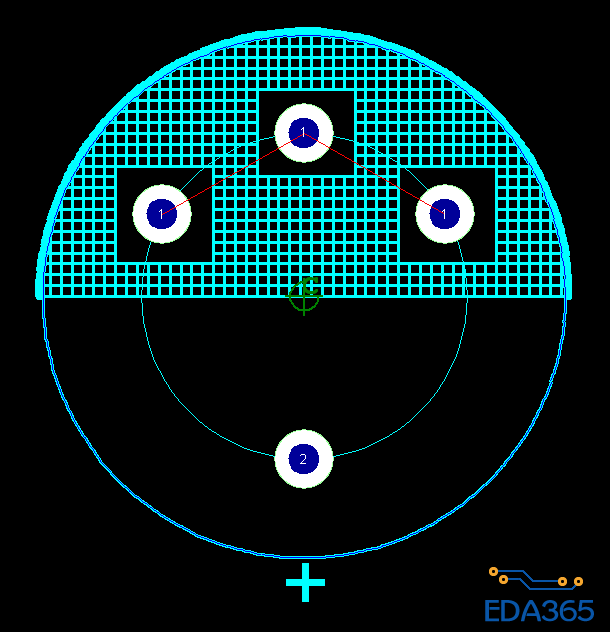

只画一只脚，把另外的两只脚用铜皮画好后关联到那只引脚。不过好像铺铜后也会铺不上，但是应该不出报错

这样做很麻烦，画一次不同的网络就要改一次库！，如果在同一的PCB里不同的网络里都用到这个料，这方法是行不通的，谢谢
