异形焊盘绘制时铺铜问题

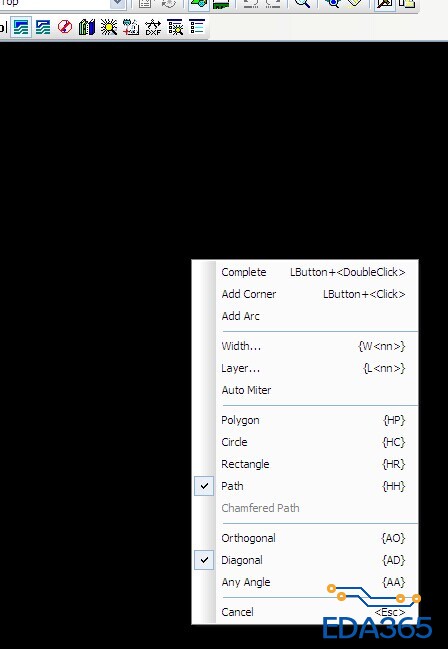

path是用来划线的，Polygon才是用来画闭合的多边形的

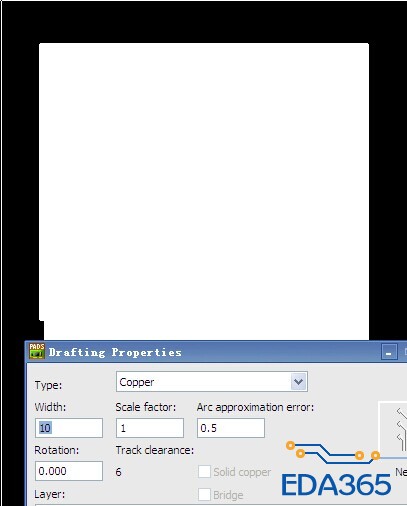

哦,多谢指教！还有铺铜是不是不能画实铜啊,solid copper是灰色的不能设置,那做出来的异形焊盘会不会也是网格状的,请大侠指点

敷铜灌注之后是实心的

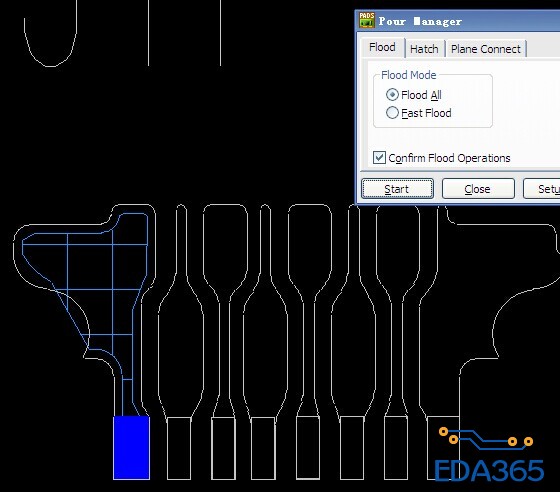

在Layout中进行的吗? 如图:未成功,请指点

SORRY！刚才给你指了条歪路，跟2楼说的，用polygon画形状，闭合形状铜箔里面的线宽设置的宽就是实心的了

闭合一下。

,没关系,还是首先要谢谢指导,你的意思是对的,但还不完善,相互学习撒:P,结贴总结如下

谢谢参与 ....

问题已解决,现总结如下:
铺铜线宽需与Hatch Grid的copper栅格相一致,则会是实铜,大于栅格也为实铜,小于栅格为网格,如图所示:

小于网格

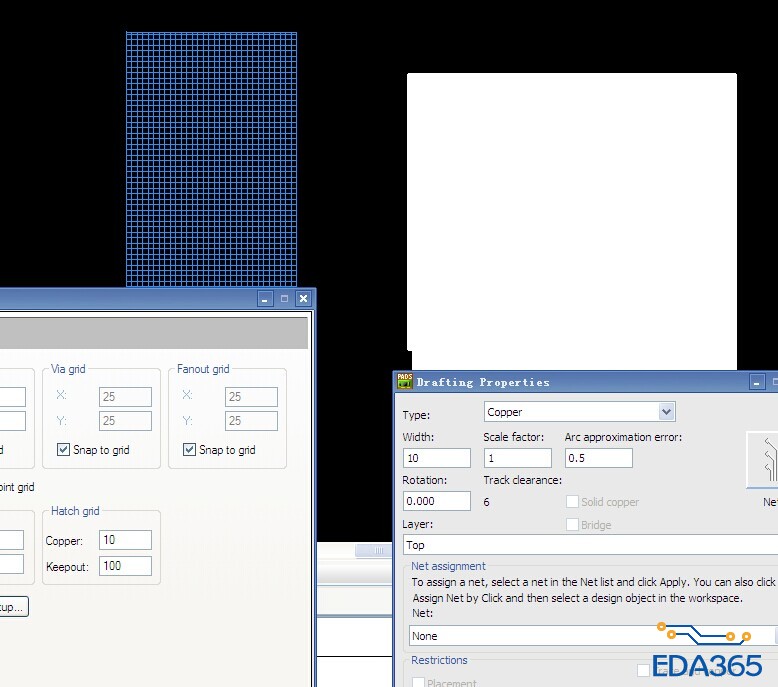

等于实铜

比较栅格

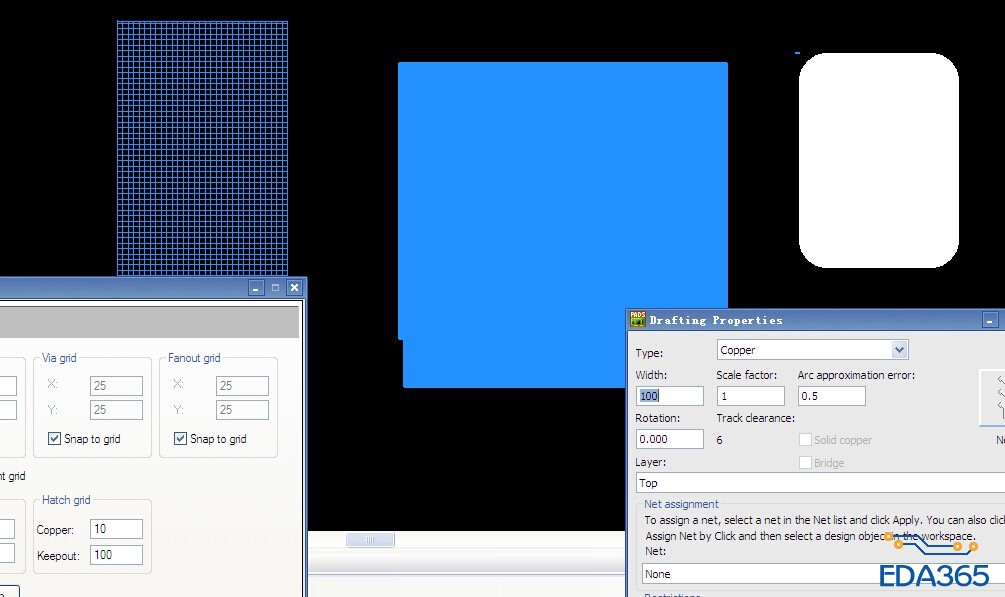

大于实铜

总结的好好，向你学习

遇到才会去想解决的办法,互相学习,共同进步
