(已解决)大家帮忙来看看这个封装的过孔

时间:10-02 整理:3721RD 点击:

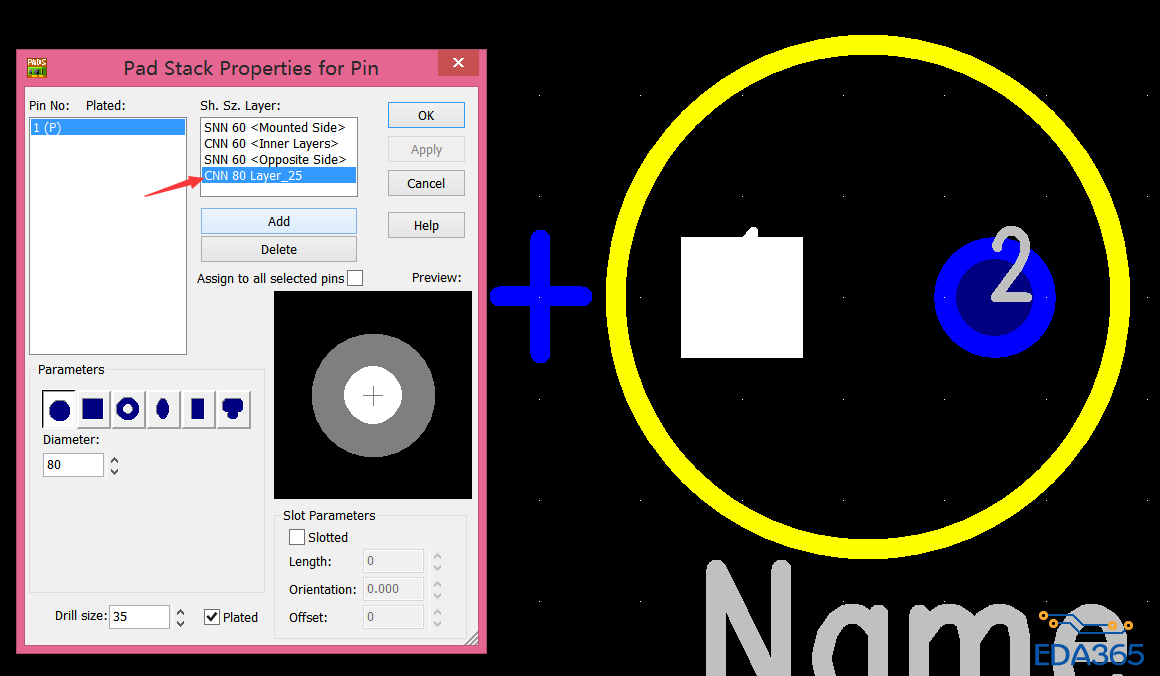

PADS VX.0版本,做Decal时,参考了一下自带的库文件,发现这个直插电容的焊盘多了一个25层,很多教程上都没有说要这层呀,为什么要这层,如图。另外再请教一下,做SMD封装时,是否需要增加solder mask和past mask层?,如果不需要,我同时使用了自带的零件库和自制的零件库,出GERBER时该怎么办呢?

找下jimmy大侠的一个帖子 关于layer25的作用 你就明白了

http://www.eda365.com/thread-3336-1-1.html,这个帖子我看了,模模糊糊有点了解了!
