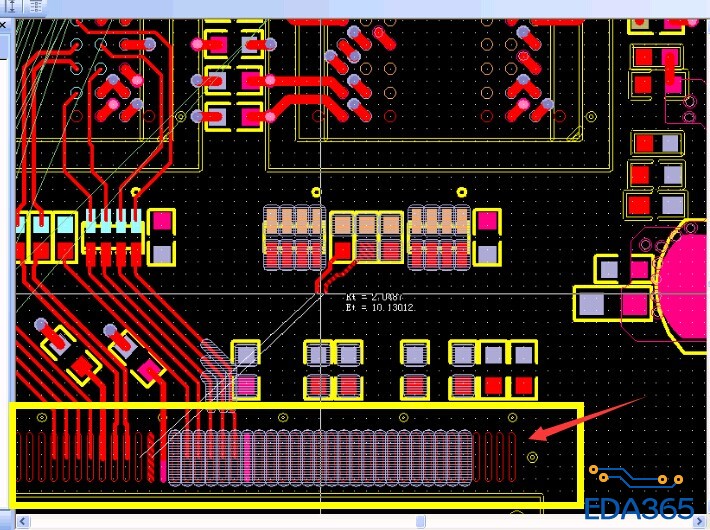

请教下pin脚空心这种显示方式怎么操作的

可以设置

你好 请教下 怎么设置哦

那是锁定已后的显示方式，可以在ROUTER里面设置

在ROUTER里将走好的线保护起来，然后按无模命令I

你好 请教下具体是怎么设置的啊 谢谢

我试了下 在router里面设置保护线后 ，但是不能像图中的IC的pin脚空心显示 ，按快捷键 I ， 是受保护的线的外框显示
不知道是不是哪里没有操作对，请教下像图中那种IC pin脚显示是怎么操作的啊 ，谢谢

Tools -> options ->  Distinguish Protected traces and vias  打钩然后你把器件保护上，就变空心了，线和孔也是一样道理

这种操作，能够区受保护的过孔和走线，但是IC的pin脚 不能像图中那样空心显示 ，
请教下 像图中IC pin脚也能空心显示 ，是怎么操作的  谢谢

你把元器件 锁定，焊盘就变空心了

好的  谢谢
可以显示了
